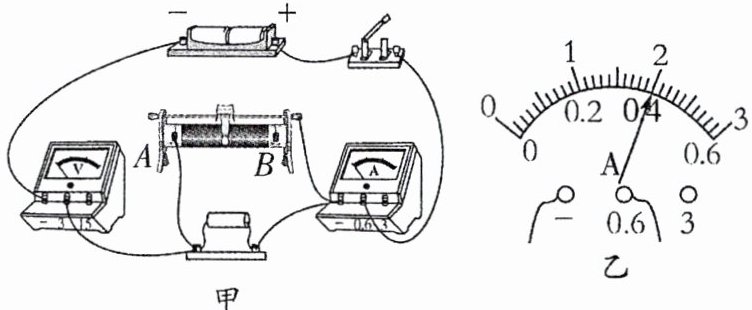

3. 小宇同学在“探究电压一定时电流与电阻的关系”的实验中,所用器材如图甲所示。电源为两节新的干电池,滑动变阻器上标有“10Ω 1 A”字样,阻值分别为5Ω、10Ω、20Ω的定值电阻各一个。

(1)小宇连接的实验电路如图甲所示,电路中有一根导线连接错误,请你在接错的导线上画“×”,并用笔画线代替导线将电路连接正确(导线不允许交叉)。
(2)排除故障后,小宇同学首先将阻值为5Ω的定值电阻接入电路,将滑片P滑到______(选填“A”或“B”)端,再闭合开关,调节滑片P,使电压表的示数达到某一数值,电流表的示数如图乙所示,该示数为______A。
(3)接下来,小宇同学应______,并且将滑动变阻器阻值调到最大处,然后将阻值为5Ω的电阻替换为阻值为10Ω的电阻。闭合开关,向______调节滑片P,使电压表的示数为(2)中的数值,将电流表的示数记录在表格中。

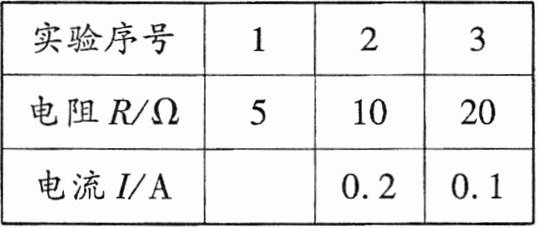

| 实验序号 | 1 | 2 | 3 |
| 电阻 R/Ω | 5 | 10 | 20 |
| 电流 I/A | | 0.2 | 0.1 |

(4)将定值电阻换成阻值为20Ω的电阻,重复第(3)问的操作,由表格中数据得出的结论是______。

答案：

(1)

(2)B；0.4
(3)断开开关；A
(4)电压一定时，通过导体的电流与导体的电阻成反比
