1. 定义：易于改变电阻的器件。实验室常见的变阻器有滑动变阻器和电阻箱。

答案： 【解析】：
本题主要考查对变阻器的基本认识和分类。在物理学的电学部分，变阻器是一个重要的元件，用于改变电路中的电阻值。根据实验室常见的变阻器类型，我们可以知道有两种主要的变阻器。
【答案】：
滑动变阻器；电阻箱

2. 滑动变阻器
(1) 原理：通过改变接入电路中的电阻丝的长度来改变电阻的大小。
(2) 在电路图中的符号：—□—。

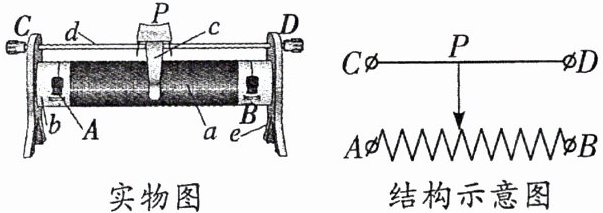

(3) 构造：如图所示为滑动变阻器,它的主要构造有：a. 电阻丝绕成的线圈；b. 瓷筒；c. 金属滑片P；d. 金属杆；e. 支架；A、B为电阻丝两端的接线柱；C、D是与滑片P连通的接线柱。

(4) 在电路中的作用：
① 接入电路中,起到保护电路的作用。
② 通过改变连入电路中电阻的大小,从而改变电路中电流的大小。(在串联电路中,还可以改变用电器两端的电压的大小)
(5) 铭牌的含义：若滑动变阻器铭牌上标有“50 Ω 1.2 A”的字样,说明该滑动变阻器的最大阻值是50 Ω,允许通过的最大电流是1.2 A。

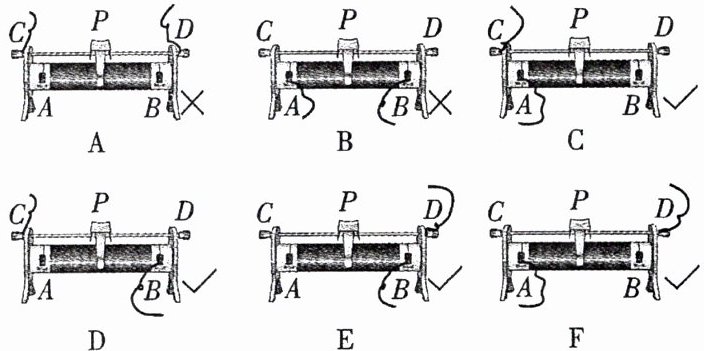

(6) 连接方式：滑动变阻器要与被控制电路串联；如图所示,滑动变阻器的接线柱要一上一下接入电路中。

答案： 【解析】：
本题主要考查滑动变阻器的原理、符号、构造、作用、铭牌含义、连接方式以及使用注意事项。
（1）滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻大小，从而改变电路中的电流和用电器两端的电压。
（6）滑动变阻器在使用时应将接线柱一上一下接入电路中，才能通过改变电阻丝的长度来改变电阻大小。具体判断方法为：金属滑片P将滑动变阻器分为上下两部分，接入电路中的电阻丝为下部分，为使电阻丝的长度可变，应使接入电路的电阻丝长度发生改变，所以应一上一下接入电路。若都接上面两个接线柱，则相当于导线，电阻为0；若都接下面两个接线柱，则相当于定值电阻，不能改变电阻大小。
【答案】：
(1)长度
(2)$—□—$
(6)一上一下

3. 电阻箱
(1) 在电路图中的符号：。
(2) 读数：各旋盘对应的小三角指示点的示数乘面板上标记的倍数,然后加在一起,如图所示的电阻箱读数为6868Ω。

答案：
(1)
(2) 解：6×1000Ω + 8×100Ω + 6×10Ω + 8×1Ω = 6000Ω + 800Ω + 60Ω + 8Ω = 6868Ω
6868

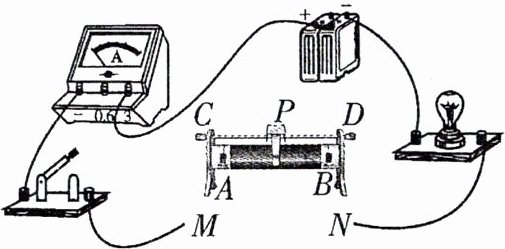

例1 如图所示是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是( A )

A. M接A,N接D
B. M接B,N接C
C. M接A,N接B
D. M接C,N接D

答案： 【解析】：
本题主要考查滑动变阻器的使用及其原理。
首先，需要明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路中的电流。
根据题目要求，当滑动变阻器的滑片$P$向左移动时，灯泡需要变亮。这意味着电路中的电流需要增大，因此滑动变阻器接入电路的电阻需要减小。
接下来，分析滑动变阻器的接法。滑动变阻器有四个接线柱，但通常只使用其中两个。在本题中，需要选择一个上接线柱（$A$或$B$）和一个下接线柱（$C$或$D$）来连接电路。
当滑片$P$向左移动时，如果接的是$A$和$D$（或$A$和$C$），那么接入电路的电阻丝长度会减小，电阻减小，电流增大，灯泡变亮。这是因为滑片向左移动时，远离了接入电路的下接线柱（$D$或$C$），使得接入电路的电阻丝部分变短。
如果接的是$B$和$C$（或$B$和$D$），那么滑片移动时，接入电路的电阻丝长度不会改变（因为滑片移动的方向与电阻丝的方向垂直），电阻不变，电流也不变，灯泡亮度不变。
如果接的是$A$和$B$，这就相当于把滑动变阻器的电阻丝全部接入电路，滑片移动时，电阻不变，电流也不变，灯泡亮度同样不变。
根据以上分析可以确定，只有接$A$和$D$（或$A$和$C$）时，才能满足题目要求。检查选项发现只有A选项（$M$接$A$，$N$接$D$）符合这一条件。
【答案】：A。

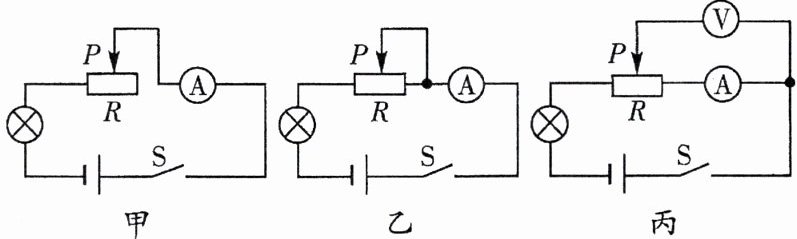

例2 【“真假”滑动变阻器】(1) 在如图甲所示的电路中,闭合开关S,当滑动变阻器的滑片P向右滑动的过程中,滑动变阻器接入电路的阻值变大,电流表的示数变小,灯泡的亮度变暗。(均选填“变大”“变小”或“不变”)

(2) 在如图乙所示的电路中,闭合开关S,当滑动变阻器的滑片P向右滑动的过程中,滑动变阻器接入电路的阻值不变,电流表的示数不变,灯泡的亮度不变。(均选填“变大”“变小”或“不变”)
(3) 在如图丙所示的电路中,闭合开关S,当滑动变阻器的滑片P向右滑动的过程中,滑动变阻器接入电路的阻值变小,电流表的示数变大,灯泡的亮度变亮。(均选填“变大”“变小”或“不变”)

答案： 【解析】：
本题主要考查滑动变阻器的使用以及欧姆定律的应用。
需要分析滑动变阻器的滑片移动时，接入电路中电阻丝的长度如何变化，从而判断电阻的变化，再根据欧姆定律判断电流和灯泡亮度的变化。
对于甲图，滑动变阻器接入电路的是左半部分，滑片向右滑动时，接入电路中的电阻丝变长，电阻变大，电流变小，灯泡变暗。
对于乙图，滑动变阻器接入电路的是全部电阻丝，滑片向右滑动时，电阻不变，电流不变，灯泡亮度不变。
对于丙图，滑动变阻器接入电路的是右半部分，滑片向右滑动时，接入电路中的电阻丝变短，电阻变小，电流变大，灯泡变亮。
【答案】：
(1)变大；变小；变暗
(2)不变；不变；不变
(3)变小；变大；变亮
