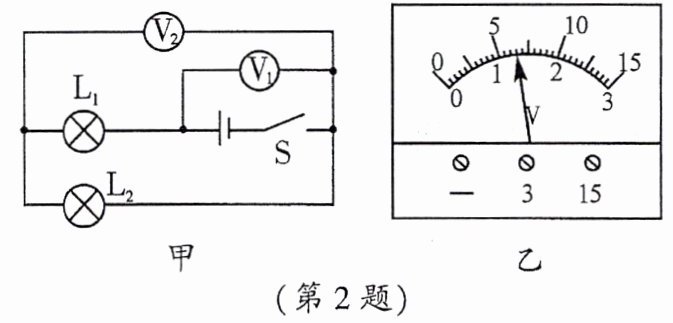

2. 如图所示,当甲电路中的开关S闭合时,两个电压表的指针位置均为如图乙所示,则$L_2$两端的电压为1.3V;$L_1$两端的电压为5.2V。

答案： 1.3；5.2

例3 如图甲是测量电压的电路图,闭合开关时,图乙、丙是两个电表指针的指示情况,则$L_1$、$L_2$两端的电压分别是 (A)
A.0.5 V 和 2.5 V
B.0.5 V 和 0.5 V
C.2.5 V 和 0.5 V
D.2.5 V 和 2.5 V

答案： 解：由图甲可知，两灯串联，电压表V₁测L₁两端电压，V₂测L₂两端电压。
串联电路总电压等于各部分电压之和，故总电压大于各部分电压。
图乙指针偏角小，若为0 - 15V量程，分度值0.5V，读数0.5V×5 = 2.5V；图丙指针偏角大，若为0 - 3V量程，分度值0.1V，读数0.1V×25 = 2.5V，两表示数相同，不符合串联分压特点。
图乙若为0 - 3V量程，读数0.1V×5 = 0.5V；图丙若为0 - 15V量程，读数0.5V×5 = 2.5V，总电压0.5V + 2.5V = 3V，符合串联电路电压特点。
因此V₁（L₁电压）=0.5V，V₂（L₂电压）=2.5V。
答案：A

(1)如图甲所示,开关闭合后,电流表A的示数为0.9 A,电流表$A_1$的示数为0.3 A,则通过灯泡$L_1$的电流为0.3A,通过灯泡$L_2$的电流为0.6A,通过干路的电流为0.9A。
(2)如图甲所示,开关闭合后,两电流表指针偏转均如图乙所示,则通过灯泡$L_1$的电流为0.44A,通过灯泡$L_2$的电流为1.76A,通过干路的电流为2.2A。

答案：
(1)解：由图甲可知，两灯泡并联，电流表A测干路电流，电流表A₁测L₁支路电流。
通过灯泡L₁的电流I₁=0.3A，干路电流I=0.9A。
根据并联电路电流规律I=I₁+I₂，通过灯泡L₂的电流I₂=I - I₁=0.9A - 0.3A=0.6A。
故答案依次为：0.3；0.6；0.9。
(2)解：由图甲可知，两灯泡并联，电流表A测干路电流，电流表A₁测L₁支路电流。干路电流大于支路电流，两电流表指针偏转角度相同，所以电流表A量程为0 - 3A，分度值0.1A，示数I=2.2A；电流表A₁量程为0 - 0.6A，分度值0.02A，示数I₁=0.44A。
通过灯泡L₂的电流I₂=I - I₁=2.2A - 0.44A=1.76A。
故答案依次为：0.44；1.76；2.2。

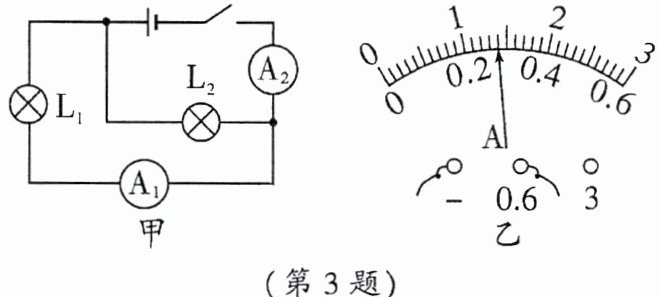

3.(2025·西附)如图甲所示的电路中两电流表均接入小量程,闭合开关S后,电流表$A_1$的示数如图乙所示,电流表$A_2$的示数为0.56 A,下列说法正确的是 (D)

A.通过灯泡$L_1$的电流为1.4 A
B.通过灯泡$L_2$的电流为0.56 A
C.闭合开关后,该电路为简单的串联电路
D.通过灯泡$L_1$、$L_2$的电流相等

答案： 1. 首先分析电路连接方式：
由图甲可知，$L_1$与$L_2$是并联电路，$A_1$测$L_2$支路电流，$A_2$测干路电流。所以C错误。
2. 然后看电流表$A_1$的示数：
电流表$A_1$接入小量程，分度值是$0.02A$，由图乙可知$A_1$示数$I_{A1}=0.28A$，因为$A_1$测$L_2$支路电流，所以$I_2 = I_{A1}=0.28A$，故B错误。
3. 接着根据并联电路电流规律$I = I_1+I_2$（$I$是干路电流，$I_1$、$I_2$是支路电流）：
已知$I = 0.56A$，$I_2 = 0.28A$，由$I = I_1+I_2$可得$I_1=I - I_2$。
把$I = 0.56A$，$I_2 = 0.28A$代入$I_1=I - I_2$，得$I_1=0.56A - 0.28A=0.28A$。
所以$I_1 = I_2 = 0.28A$，A错误，D正确。
综上，答案是D。

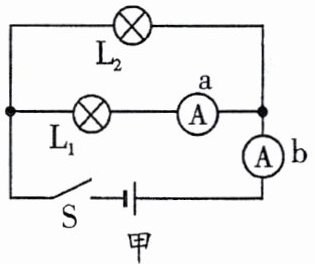

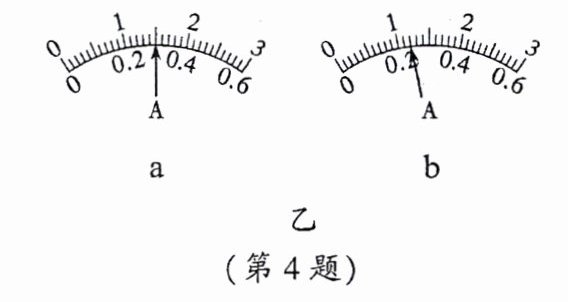

4. 如图甲电路所示,当开关S闭合后,两灯均发光,电流表的指针偏转如图乙所示,其中a电流表测的是通过灯$L_1$(选填“干路”“灯$L_1$”或“灯$L_2$”)的电流,灯$L_2$中的电流是0.9A。

答案： 【解析】：
本题主要考查了串、并联电路中电流的特点以及电流表的读数方法。
首先，需要确定电流表a在电路中的位置以及它所测量的电流路径。观察图甲，可以看到电流表a与灯$L_1$串联在同一条支路上，因此，电流表a测的是通过灯$L_1$的电流。
接着，分析电流表b的测量对象。电流表b串联在干路上，因此它测量的是干路电流。根据并联电路中干路电流等于各支路电流之和的特点，可以判断电流表b的示数应该大于电流表a的示数。
然后，根据电流表的指针偏转情况来读取电流值。观察图乙，电流表a的指针偏转角度较大，而电流表b的指针偏转角度较小。由于电流表b的示数应该大于电流表a的示数，可以推断出电流表a选择的是小量程（0-0.6A），电流表b选择的是大量程（0-3A）。
根据电流表的读数规则，可以读取到电流表a的示数为0.3A（即通过灯$L_1$的电流），电流表b的示数为1.2A（即干路电流）。
最后，利用并联电路中干路电流等于各支路电流之和的特点，可以计算出灯$L_2$中的电流。即灯$L_2$中的电流等于干路电流减去通过灯$L_1$的电流，也就是$1.2A - 0.3A = 0.9A$。
【答案】：
灯$L_1$；0.9。
