4.(2024·东营)某小组在“探究并联电路中电压的特点”实验中。

(第4题)

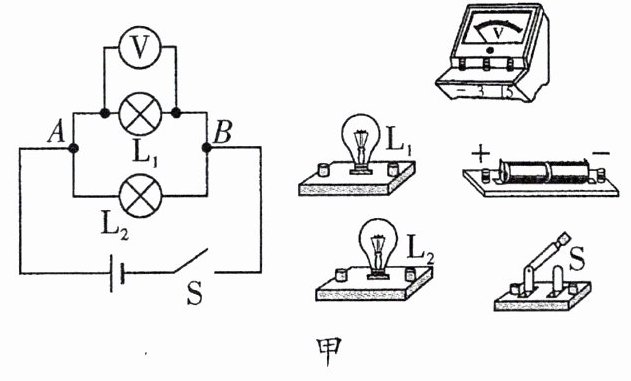

(1)如图甲,根据电路图,用笔画线表示导线,将实物连接起来。
(2)连接电路时,开关应处于______断开状态。

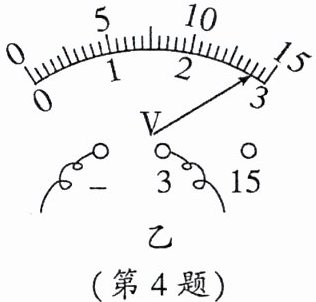

(3)正确连接好电路后,闭合开关,电压表的示数如图乙所示,为______2.8V。
(4)测得灯泡$L_1$两端电压后,再测得灯泡$L_2$两端电压和A、B两端电压,记录数据。改变两个小灯泡的规格,重复以上操作,其目的是______多次实验，寻找普遍规律，避免实验结论的偶然性。
(5)评估交流环节,有同学提出：实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是______电压表的正负接线柱接反了。

答案： 【解析】：
(1) 观察图甲，电路图显示两个灯泡并联，电压表并联在$L_1$两端，实物图应与电路图对应。
(2) 连接电路时，为了保护电路元件，开关应处于断开状态。
(3) 电压表选择的是$0 - 3V$量程，对应的分度值为$0.1V$，根据指针位置可读出电压值。
(4) 改变两个小灯泡的规格，重复以上操作，是为了多次实验，寻找普遍规律，避免实验结论的偶然性。
(5) 电压表指针反向偏转，是因为电压表的正负接线柱接反了。
【答案】：
(1) 图略（将电压表并联在$L_1$两端，注意正负接线柱的连接，使电流从正接线柱流入，从负接线柱流出）
(2) 断开
(3) $2.8$
(4) 多次实验，寻找普遍规律，避免实验结论的偶然性
(5) 电压表的正负接线柱接反了

例1 (2025·巴蜀)甲、乙、丙三灯组成的串联电路中,如果甲灯暗、乙灯较亮、丙灯最亮,则通过三灯的电流$I_甲$、$I_乙$、$I_丙$的大小关系是 (B)
A.$I_甲＞I_乙＞I_丙$
B.$I_甲= I_乙= I_丙$
C.$I_甲＜I_乙＜I_丙$
D.无法确定

答案： 【解析】：
本题考查串联电路中电流的特点。在串联电路中，电流是处处相等的，这是因为串联电路中只有一个电流路径，电流在电路中不会分流，也不会消失或增加。
题目中描述了甲、乙、丙三灯的亮度不同，但这并不影响电流的大小关系。灯的亮度是由其实际功率决定的，而实际功率与电流和灯的电阻都有关。在串联电路中，虽然电流相等，但由于各灯的电阻可能不同，因此各灯的实际功率也可能不同，从而导致亮度不同。
根据串联电路中电流处处相等的原理，可以判断通过甲、乙、丙三灯的电流是相等的。
【答案】：
B. $I_甲= I_乙= I_丙$

例2 (1)如图甲所示,当闭合开关S后,电压表V的示数为6 V,电压表$V_1$的示数为2.5 V,则$L_1$两端的电压为2.5V,$L_2$两端的电压为3.5V,电源电压为6V。
(2)如图甲所示,当闭合开关S后,两个电压表指针偏转均如图乙所示,则$L_1$两端的电压为2V,$L_2$两端的电压为8V,电源电压为10V。

答案：
(1)解：由图甲可知，两灯串联，电压表V测电源电压，电压表V₁测L₁两端电压。
故L₁两端电压U₁=2.5V，电源电压U=6V。
串联电路总电压等于各部分电压之和，所以L₂两端电压U₂=U - U₁=6V - 2.5V=3.5V。
答案：2.5；3.5；6。
(2)解：由图甲可知，两灯串联，电压表V测电源电压，电压表V₁测L₁两端电压。
电源电压大于L₁两端电压，两电压表指针偏转角度相同，所以V选用大量程(0 - 15V)，分度值0.5V，示数U=10V；V₁选用小量程(0 - 3V)，分度值0.1V，示数U₁=2V。
L₂两端电压U₂=U - U₁=10V - 2V=8V。
答案：2；8；10。

1. 如图所示电路,电源电压为3 V,电压表的示数为1.8 V,则灯$L_1$、$L_2$两端的电压分别为1.8 V、1.2 V。

答案： 解：由电路图可知，灯$L_1$与$L_2$串联，电压表并联在$L_1$两端，测量$L_1$两端的电压。
因为串联电路中电源电压等于各用电器两端电压之和，已知电源电压$U = 3V$，电压表的示数$U_1=1.8V$，所以$L_1$两端的电压$U_1=1.8V$。
$L_2$两端的电压$U_2=U - U_1=3V - 1.8V=1.2V$。
答案：1.8 V；1.2 V
