《2025年高分突破课时达标讲练测九年级物理全一册沪科版》

例4 如图所示,电流表的读数为0.5A。若改接该电流表的另一量程,测通过另一用电器的电流,但指针仍指在图中位置,则此时电流表的读数为2.5A。

答案： 解：
1. 电流表量程为0~0.6A，分度值0.02A，指针指在0.4A后第5小格，读数为0.4A + 5×0.02A = 0.5A。
2. 改接另一量程为0~3A，分度值0.1A，指针位置不变，读数为2A + 5×0.1A = 2.5A。
0.5；2.5

5. 在如图所示的电路图中,电流表连接正确的是(A)
A.
B.
C.
D.

答案： 解：电流表使用规则：串联在电路中；电流从正接线柱流入，负接线柱流出。
A. 电流表与灯泡串联，电流从正接线柱流入，负接线柱流出，连接正确。
B. 电流表与灯泡并联，连接错误。
C. 电流从电流表负接线柱流入，正接线柱流出，连接错误。
D. 一个电流表与灯泡并联，另一个电流表正负接线柱接反，连接错误。
结论：A

6. 在学习电流表使用时,首先应对电流表(如图所示)进行观察,得出以下几个结论,你认为不正确的是(A)
A.此时通过该电流表的电流为1.0 A
B.该电流表为一台双量程电流表
C.当使用0~3 A的量程时,分度值为0.1 A
D.在使用该电流表之前应对该表进行调零

答案： 【解析】：
本题考查电流表的使用和读数方法，需要了解电流表的量程、分度值及使用前的调零操作，通过对电流表外观和刻度的观察来判断选项的正确性，涉及到对电流表基本特性的理解和应用。
选项A：需根据电流表所选量程和指针位置确定电流值。
选项B：通过观察电流表外观可判断其是否为双量程电流表。
选项C：明确不同量程下的分度值计算方法，来判断该选项是否正确。
选项D：依据电流表使用前的准备工作判断此选项的合理性。
【答案】：
A.此时通过该电流表的电流为$0 - 0.6A$量程，分度值是$0.02A$，故此时电流表的示数为$0.2A$，故A错误；
B.该电流表有$0 - 0.6A$和$0 - 3A$两个量程，故为一台双量程电流表，故B正确；
C.当使用$0 - 3A$的量程时，分度值为$0.1A$，故C正确；
D.在使用该电流表之前应对该表进行调零，使指针指在零刻度，故D正确。
故选A。

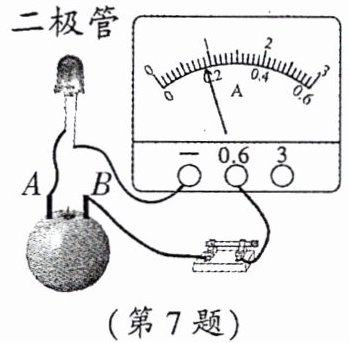

7. 利用水果可以制作电池。小丽同学自制的橘子电池与电流表连接后,闭合开关,电流表的指针偏转情况如图所示,则该橘子电池的A端为负极,此时通过二极管的电流约为0.22A。

答案： 【解析】：
本题主要考查电流表的使用规则以及电流的读数方法，同时涉及到二极管的特性。
首先，根据电流表的使用规则，电流应从电流表的正接线柱流入，负接线柱流出，否则指针会反向偏转。从图中可以看出，电流表的指针向左偏转，说明电流是从电流表的负接线柱流入的，即与电流表负接线柱相连的是电源的负极。因此，橘子电池的A端为负极。
其次，关于电流的读数，我们需要先确定电流表的量程和分度值。从图中可以看出，电流表选择的量程是$0$～$0.6A$，对应的分度值是$0.02A$。然后，我们根据指针的位置读出电流的大小，即$0.22A$（在$0.2A$刻度处稍偏右一点，可估算为$0.22A$ ）。由于二极管与电流表串联在电路中，所以通过二极管的电流与通过电流表的电流相等，即$0.22A$。
【答案】：
A；$0.22$。

1. 电荷在电路中做定向运动时,电路两端需要电压。电源给电路两端提供电压,电压是形成电流的原因。电压通常用字母U来表示。

答案： 【解析】：
本题主要考查电压的基本概念以及其在电路中的作用。题目描述了电荷在电路中做定向运动，即形成电流的情况，询问了电路两端需要什么条件，以及电源给电路两端提供的是什么，同时询问了电压的符号。根据电路学的基础知识，电流的形成需要电压的存在，电压是推动电荷定向移动的力量，也就是形成电流的原因。而电源就是提供这个电压的装置。电压通常用字母U来表示。
【答案】：
电荷在电路中做定向运动时，电路两端需要电压。电源给电路两端提供电压，电压是形成电流的原因。电压通常用字母U来表示。

2. 在国际单位制中,电压的单位是伏特,简称伏,符号是V；常用单位还有：千伏(kV)和毫伏(mV),它们之间的换算关系是：1 kV=1000V；1 V=1000mV。

答案： 【解析】：
本题主要考查电压的单位及其换算关系。在国际单位制中，电压的单位是伏特，这是电学中的基础知识。此外，题目还涉及到了电压的其他常用单位，如千伏和毫伏，以及它们与伏特之间的换算关系。
对于这类题目，我们需要牢记各个单位之间的换算关系，以便在需要进行单位换算时能够迅速准确地得出答案。
【答案】：
在国际单位制中，电压的单位是伏特，简称伏，符号是V；
常用单位还有：千伏$(kV)$和毫伏$(mV)$，它们之间的换算关系是：$1\ kV = 1000\ V$；$1\ V = 1000\ mV$。

3. 常见的电压值：一节新干电池的电压为1.5V；对人体的安全电压不高于36V；我国家庭电路的电压为220V；一个铅蓄电池的电压为2 V。

答案： 【解析】：
本题主要考查对常见电压值的记忆。在物理电学中，了解并记住一些基础的电压值是非常重要的。这些值包括电源（如干电池、铅蓄电池）的电压，安全电压以及家庭电路的电压等。本题给出了部分电压值的提示，要求填写完整。
对于一节新干电池，其标准电压是固定的，这是电学中的基础知识。
对于人体的安全电压，通常指的是在一定时间内，不会对人体造成危害的电压范围，这也是电学安全常识的一部分。
对于我国家庭电路的电压，这是电力系统中的基础知识，需要准确记忆。
最后，题目还提到了一个铅蓄电池的电压为2V，这是为了确认学生对铅蓄电池电压的了解，虽然此部分不需要填写，但可以作为检验学生知识掌握程度的一个参考。
【答案】：
一节新干电池的电压为$1.5$V；
对人体的安全电压不高于$36$V；
我国家庭电路的电压为$220$V。

例1 下列有关说法错误的是 (D)
A.电源是提供电压的装置
B.电压是形成电流的原因
C.电流是电荷的定向移动形成的
D.电路两端只要有电压就一定有电流

答案： 【解析】：
本题主要考查电压、电流以及它们之间的关系，同时涉及到电源的作用。我们需要根据物理学的相关知识，对每个选项进行逐一分析。
A选项：电源是提供电压的装置。这是电源的基本定义，所以A选项是正确的。
B选项：电压是形成电流的原因。根据欧姆定律，电压是驱动电流的原因，所以B选项也是正确的。
C选项：电流是电荷的定向移动形成的。这是电流的基本定义，即电荷的定向移动形成电流，所以C选项是正确的。
D选项：电路两端只要有电压就一定有电流。这个说法是不准确的。虽然电压是形成电流的原因，但电路中还需要有闭合的回路才能有电流。如果电路不闭合，即使有电压，也不会有电流。因此，D选项是错误的。
综上所述，错误的选项是D。
【答案】：
D

1. 现代人的生活已离不开电,为了安全用电,我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述,错误的是 (D)
A.一节新干电池的电压是1.5 V
B.我国家庭电路的电压是220 V
C.手机的充电电压约是5 V
D.对人体安全的电压是36 V

答案： 【解析】：
本题主要考查对生活中常见电压值的了解。为了安全用电，我们需要对各种电源的电压值有清晰的认识。题目给出了四个选项，每个选项都描述了一种电源的电压值，我们需要根据已有的知识来判断哪个选项是错误的。
A选项：一节新干电池的电压是$1.5V$，这是正确的，因为干电池的标准电压就是$1.5V$。
B选项：我国家庭电路的电压是$220V$，这也是正确的，我国家庭用电的标准电压是$220V$。
C选项：手机的充电电压约是$5V$，这个描述也是正确的，因为手机充电器的输出电压通常在$5V$左右。
D选项：对人体安全的电压是$36V$，这个描述是错误的。实际上，对人体安全的电压应不高于$36V$，而不是等于$36V$。在潮湿环境中，安全电压应更低。
【答案】：
D

1. 电压表是测量电压的仪表,它在电路图中的符号是“$V$”。

答案： 【解析】：
本题考查电压表的基本概念和电路图中的符号。电压表是用于测量电路中电压的仪表，学生在学习电学基础知识时，需要掌握各种仪表的用途以及它们在电路图中的表示方法。对于本题，首先，学生需要明确电压表的定义和用途，即测量电路中的电压；其次，学生需要知道电压表在电路图中的专用符号。
【答案】：
电压；$V$
