《2025年启东中学作业本八年级物理上册苏科版盐城专版》

21. 光刻技术的工作原理如图所示,用紫外光照射镂空掩膜,这样镂空掩膜会更明亮,调整镂空掩膜、缩图透镜的位置,恰好能使镂空掩膜缩小的像成在硅片上,从而实现集成电路的“光刻”,下列说法正确的是( )


A.缩图透镜相当于凸透镜,凸透镜可以用于矫正近视眼
B.镂空掩膜位于缩图透镜的二倍焦距以内
C.镂空掩膜的像是倒立、放大的实像
D.硅片相当于光屏

答案： D

22. (2024·响水县期末)如图所示,从某一角度可同时观察到玻璃杯中一条小金鱼成 4 个像. 从像的形成原因角度分析,仅由光的折射形成的是( )


A.①②
B.②③
C.③④
D.①④

答案： B

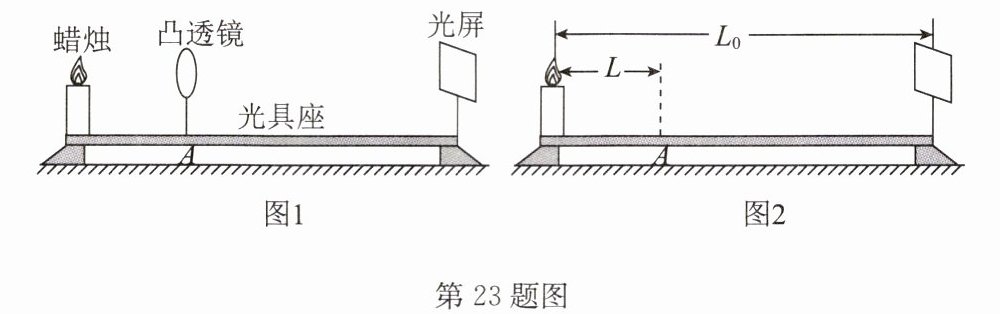

23. 某同学利用图示装置来“探究凸透镜成像规律”.

(1)如图 1 所示,当凸透镜位于光具座上 A 处时,恰好在光屏上成清晰的像,成的是______(选填“正立”或“倒立”)的像. 蜡烛燃烧一段时间后,烛焰的像将位于光屏中心的______方.
(2)在保持(1)中蜡烛和光屏位置不变的情况下,将凸透镜向右移到 B 处(图中未标出),光屏上再次成清晰的像,成的是______(选填“放大”“等大”或“缩小”)的像.
(3)在上述探究活动中,若已知蜡烛与光屏间的距离为 L₀,与凸透镜第一次所在位置 A 间的距离为 L,如图 2 所示. 则该透镜的焦距 f______(选填“＞”“＝”或“＜”)L,透镜先后两次所在位置 A、B 之间的距离 s＝______(用 L₀、L 表示).

答案：
(1)倒立　上　
(2)缩小　
(3)＜ L₀-2L

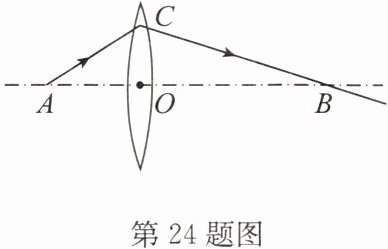

24. 如图所示,AC 为入射光线,CB 为折射光线,且 AO＜OB. 已知 AO= 8cm,该凸透镜的焦距可能是( )


A.8cm
B.4cm
C.6cm
D.9cm

答案： C
