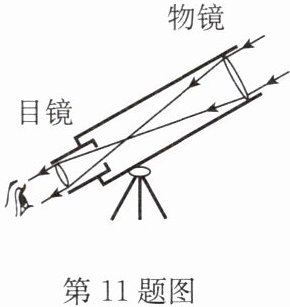

11. (2024·卓宁县期末)某跨学科实践小组通过纯手工打磨镜片自制了望远镜,该望远镜不仅可以看到8亿公里外的木星,甚至能清晰地看到木星表面的斑纹,如图是该望远镜内部结构及光路示意图。下列关于该自制望远镜的说法正确的是( )


A.小组通过纯手工磨制的镜片是凹透镜
B.装在望远镜套筒上的寻星装置利用了光沿直线传播原理制作
C.木星到物镜的距离u满足f＜u＜2f(f为物镜的焦距)
D.人眼通过目镜观察到的是放大实像

答案： B

12. 制作望远镜。
(1)材料：准备两个凸透镜,一个焦距比另一个稍大一些,两个与透镜尺寸差不多大小的硬纸筒,大纸筒可套进小纸筒。纸筒也可自己制作。

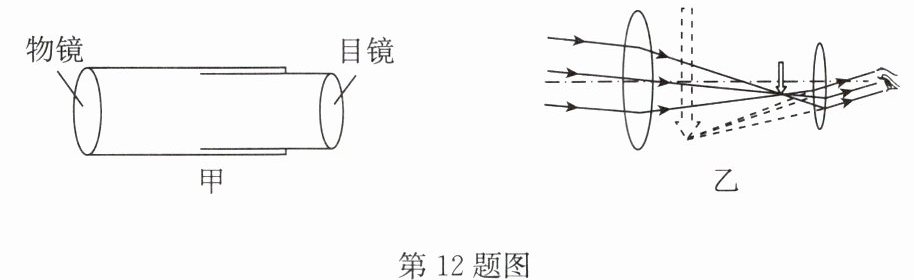

(2)制作：将焦距较大的透镜作为______镜,较小的作为______镜,分别将它们固定在大小两个纸筒中,如图甲所示。

(3)使用：将物镜对准远处的物体,不断推拉小纸筒,直到看到清楚放大的像为止。
(4)原理：如图乙所示,从远处物体射到物镜上的光线是平行的,经物镜后,在焦点外距焦点很近的地方,得到物体的______立、______(选填“放大”“缩小”或“等大”)的______像。目镜的前焦点和物镜的后焦点是______在一起的,所以像位于目镜和它的焦点之间离焦点很近的地方,像对于目镜来说是物体,它通过目镜所成的像是______(选填“放大”“缩小”或“等大”)的______像。这样,当我们对着目镜进行观察的时候,进入眼睛的光线就好像是直接从这个像射来的。
(5)反思：①若物镜的焦距为$f_1,$目镜的焦距为$f_2,$物镜成像的像距v范围是______,若$f_2$变大,则最后所成的像将______(选填“变大”“变小”或“不变”)。

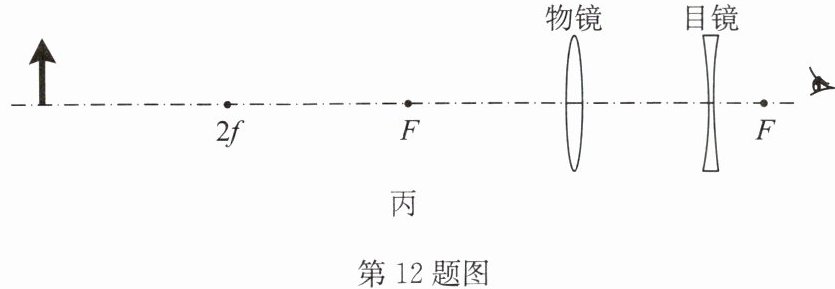

②为了能通过望远镜看到正立的像,同学们提出了改进思路,原理如图丙。请尝试作出人所看到的物体的像。(图中已知凸透镜的右焦点和凹透镜的右焦点重合,即两透镜间的距离为凸透镜和凹透镜的焦距差)

答案：

(2)物 目
(4)倒 缩小 实 重合 放大 虚

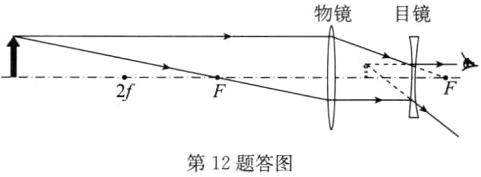

(5)①$f_{1}＜v＜2f_{1}$ 变小 ②如答图所示
