《2025年启东中学作业本八年级物理上册苏科版盐城专版》

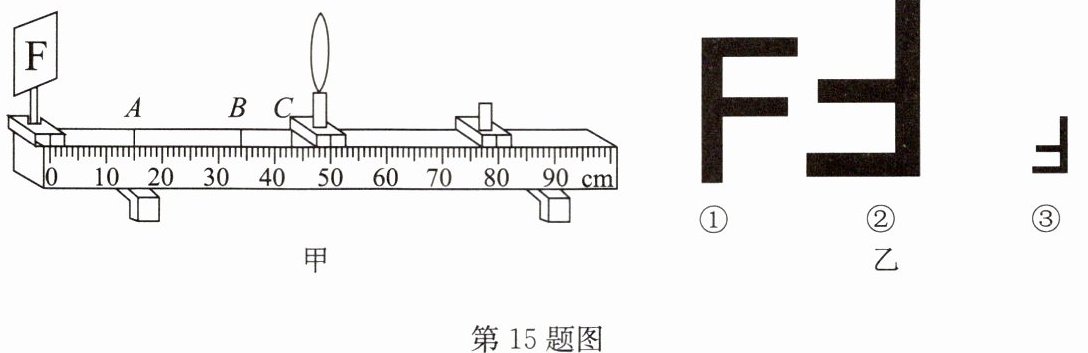

15. (2024·东台期中)如图甲所示,在“探究凸透镜成像规律”的实验中,选取焦距为10cm的凸透镜,将一个F型LED灯依次放在光具座A、B、C三点处,所成像如图乙所示,则人眼在透镜右侧观察到的像先后顺序是 ( )


A.③②①
B.③①②
C.②③①
D.②①③

答案： A

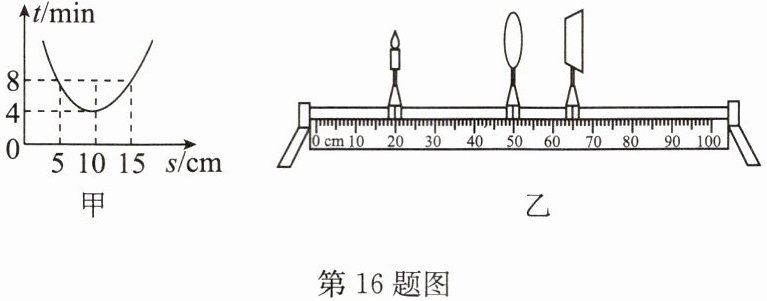

16. 在“探究凸透镜成像的规律”实验中,小明同学依次进行了如下操作：

(1)小明想知道实验中凸透镜的焦距,他将镜面垂直于阳光,在凸透镜下面放上白纸(白纸与透镜平行),测出透镜到白纸间距离$s与对应白纸被烤焦的时间t$,绘出了如图甲所示的图像,由图像可判断该凸透镜的焦距$f$为______cm.
(2)在光具座上组装并调整好实验器材. 小明先固定好凸透镜和蜡烛,发现无论怎样左右移动光屏,光屏上只有一个与透镜大小几乎相同的光斑,其原因是______.
(3)当蜡烛、凸透镜、光屏在光具座上的位置如图乙所示时,小明看到光屏上出现一个清晰像,接着他保持蜡烛和光屏的位置不动,将凸透镜移到______cm刻度线处时,光屏上又观察到烛焰清晰的像.
(4)实验中他将凸透镜换成镜面大小相同焦距稍小的凸透镜,移动光屏后找到清晰的像,则光屏上所成的像与原来的像相比______(选填“变大”“不变”或“变小”).

答案：
(1)10
(2)蜡烛置于焦点处(蜡烛到凸透镜的距离等于焦距)
(3)35
(4)变小

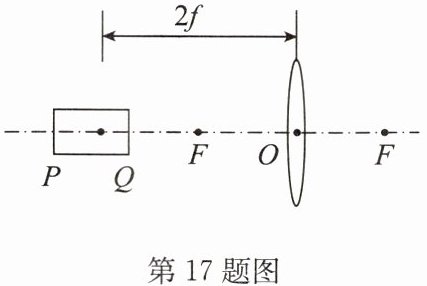

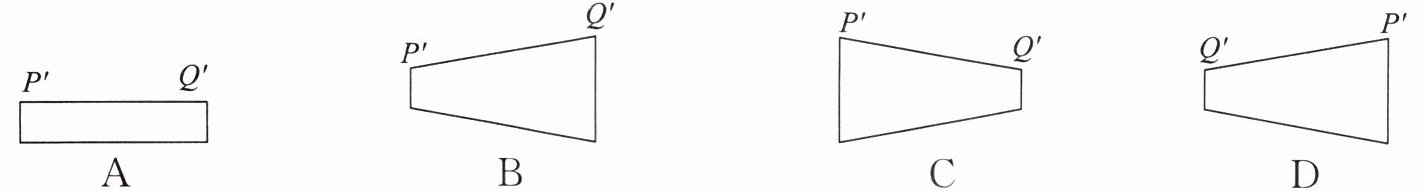

17. 如图所示,有一圆柱体PQ放在凸透镜前图示的位置,它所成像$P'Q'$的形状应该是下列图中的 ( )



A.
B.
C.
D.

答案： B
