《2025年启东中学作业本八年级物理上册苏科版盐城专版》

12. (2024·东台月考)在图中画出与折射光线对应的大致入射光线.

答案：
如答图所示　　　　　　　

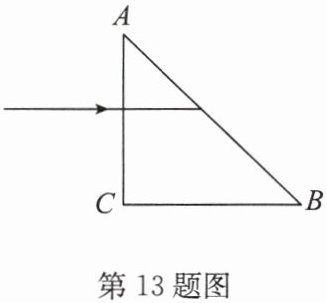

13. (2024·兴化一模)如图,一束光从空气射向玻璃砖,画出它在AB分界面处的反射光线与大致的折射光线.

答案：
如答图所示　　　　　　　　

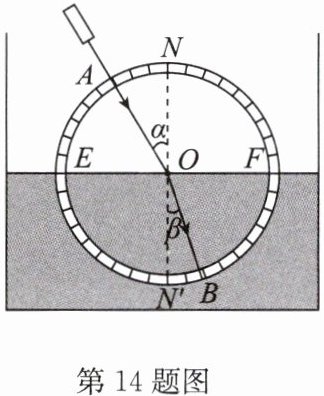

14. 某小组同学设计了如图所示的实验装置探究光的折射规律,其中竖直放置的光屏EF可绕其上ON所在直线方向前后折转.
(1)实验时,光贴着光屏从空气射入水中,该小组同学将F板向后折转一定角度,则在F板上______(选填“能”或“不能”)看到折射光线,此时折射光线和入射光线______(选填“在”或“不在”)同一平面内.

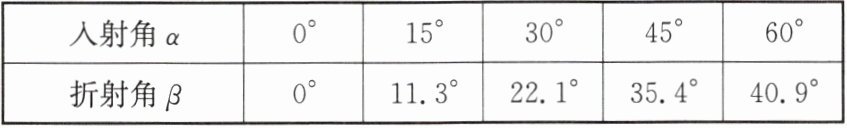

(2)多次改变入射光线AO与ON的夹角进行实验,该小组测量记录如表所示.分析数据得出的结论是______.(写出一条即可)
| 入射角α | 0° | 15° | 30° | 45° | 60° |
| 折射角β | 0° | 11.3° | 22.1° | 35.4° | 40.9° |

(3)该小组同学继续用另一支激光笔让光线沿着BO方向射向水面O点时,可看到折射光线沿OA射出,这说明______.

答案：
(1)不能　在　
(2)光从空气斜射入水中时，入射角增大，折射角也增大(合理即可)　
(3)折射现象中，光路是可逆的

15. 为拓展研究光的折射现象,小薇同学找来两个相同的水槽,一个装水,另一个不装水.她在两个水槽中央分别竖立一支相同的铅笔.当阳光斜照时,观察水槽底部铅笔的影子,会发现( )


A.两槽中的影子长度相同
B.未装水的水槽中影子较长
C.装水的水槽中影子较长
D.装水的水槽中没有影子

答案： B
