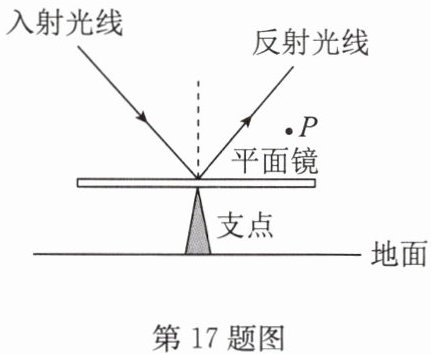

17. 如图所示为某一条入射光线经平面镜反射后的路径,保持入射光线不变,通过调整平面镜使反射光线射向P点,下列说法正确的是( )


A.平面镜向右平移
B.调整后反射角和入射角大小不再相等
C.平面镜绕支点逆时针转动
D.平面镜绕支点顺时针转动

答案： D

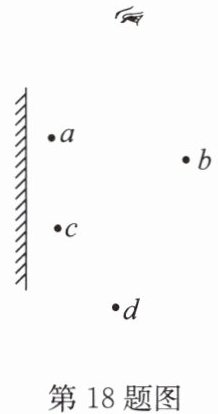

18. 如图所示,平面镜前有4个发光点a、b、c、d,人的眼睛看不到的像是( )


A.a点的像
B.b点的像
C.c点的像
D.d点的像

答案： B

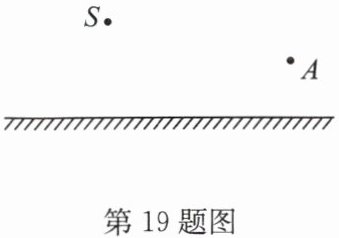

19. (2024·绥化)请根据平面镜成像特点,作出点光源S发出的光经平面镜反射后通过A点的光路图(保留作图痕迹)。

答案：
如答图所示
　　　　　　　

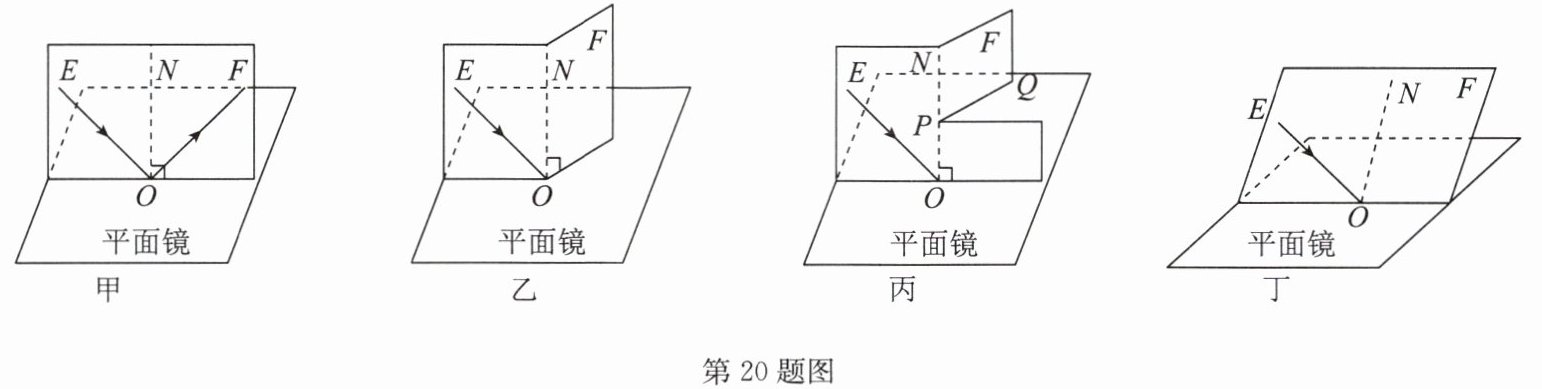

20. (2024·兴化模拟)在“探究光反射的规律”时,小李进行了如图所示的实验。

(1)先将平面镜平放在水平桌面上,再把白色硬纸板______放在平面镜上。
(2)小李让一束光EO贴着纸板射到平面镜上,在纸板上会看到反射光线OF,然后将纸板绕ON向后折,如图乙所示,在NOF面上看不到反射光线,此时,反射光______(选填“存在”或“不存在”)。
(3)为了进一步确定此时反射光线的位置,小李将纸板沿PQ剪开,将纸板的上半部分向后折,如图丙所示,发现在纸板右侧的______(选填“上部”或“下部”)会看到反射光线。
(4)若将纸板整体向后倾斜(如图丁)：
①此时,反射光线______(选填字母序号)；
A. 仍在纸板上呈现 B. 被纸板挡住 C. 在纸板前方
②此时,ON______(选填“是”或“不是”)入射光线EO的法线。

答案：
(1)垂直
(2)存在
(3)下部
(4)①C ②不是
