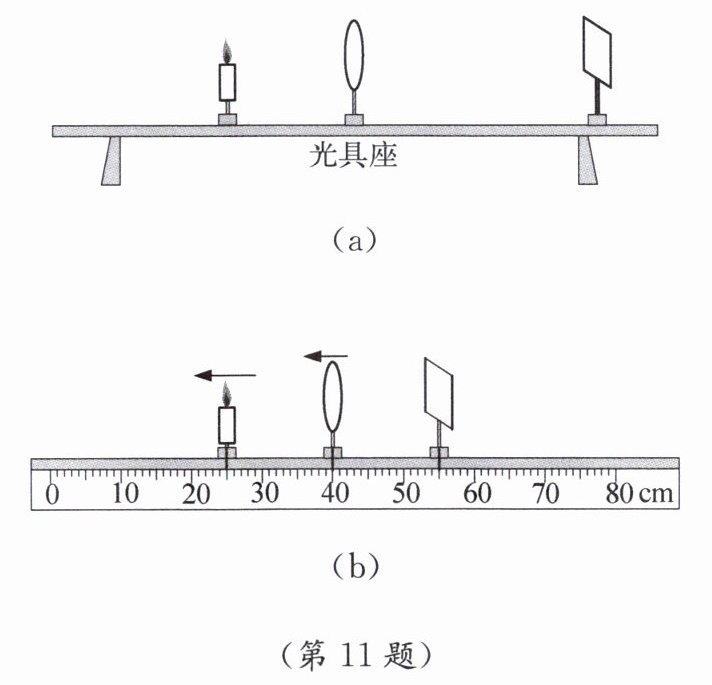

11. 小林用图(a)所示的装置探究凸透镜成像的规律。
(1) 实验前,应调整烛焰和光屏的中心在凸透镜的____上。
(2) 当蜡烛、凸透镜和光屏处于图(a)所示的位置时,恰好在光屏上成清晰的像,所成的像是____(正立/倒立)的____(实/虚)像。
(3) 保持凸透镜位置不变,将图(a)中蜡烛和光屏的位置互换,此时光屏上所成像的特点与____(照相机/放大镜)相同。
(4) 小林做进一步探究:如图(b)所示,凸透镜的焦距为10cm,保持光屏位置不变,让蜡烛和凸透镜分别向左移动10cm和5cm,光屏上成清晰____(放大/等大/缩小)的像。

答案： 【解析】：
（1）为了使像成在光屏的中央，实验前应调整烛焰和光屏的中心在凸透镜的主光轴上。
（2）观察图（a）可知，蜡烛到凸透镜的距离（物距）小于光屏到凸透镜的距离（像距），此时光屏上成清晰的像，根据凸透镜成像规律，此时物距大于一倍焦距小于二倍焦距，像距大于二倍焦距，成倒立、放大的实像。
（3）根据光路的可逆性，保持凸透镜位置不变，将蜡烛和光屏的位置互换，此时物距大于像距，成倒立、缩小的实像，照相机就是利用这一原理工作的，而放大镜成正立、放大的虚像，所以此时光屏上所成像的特点与照相机相同。
（4）已知凸透镜的焦距$f = 10cm$，保持光屏位置不变，让蜡烛和凸透镜分别向左移动$10cm$和$5cm$，此时物距$u=30cm - 10cm+5cm = 25cm$，像距$v = 65cm - 5cm - 40cm = 20cm$。因为物距大于二倍焦距，像距大于一倍焦距小于二倍焦距，根据凸透镜成像规律，此时光屏上成清晰缩小的像。
【答案】：
（1）主光轴
（2）倒立；实
（3）照相机
（4）缩小
