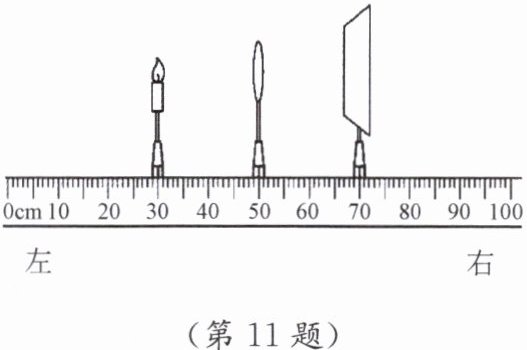

11. 在“探究凸透镜成像的规律”实验中,凸透镜焦距为 10 cm,蜡烛、凸透镜和光屏的位置如图所示。

(1) 光屏上呈一清晰的像,该像是倒立、____(放大/等大/缩小)的实像。
(2) 固定蜡烛位置不变,将凸透镜移到 60 cm 刻度线处,要在光屏上再次看到清晰的像,应将光屏向____(左/右)移动。
(3) 凸透镜位置不变,将蜡烛移到 45 cm 刻度线处,移动光屏,____(能/不能,下同)呈现清晰的像。把光屏放在蜡烛左侧,移动光屏,____呈现清晰的像。

答案： 【解析】：
本题主要考查凸透镜成像的规律，包括不同物距下像的性质（大小、倒正、虚实）以及像距的变化情况。
（1）首先，根据题目给出的凸透镜焦距$f = 10cm$，以及蜡烛、凸透镜和光屏的初始位置，可以判断出物距$u$和像距$v$的大小。
由图可知，此时物距$u=50cm-35cm=15cm$，像距$v=80cm-50cm=30cm$，满足$f\lt u\lt 2f$，$v\gt 2f$，根据凸透镜成像规律，此时成倒立、放大的实像。
（2）当固定蜡烛位置不变，将凸透镜移到$60cm$刻度线处时，物距$u$会发生变化。
新的物距$u=60cm-35cm=25cm$，此时$u\gt 2f$，根据凸透镜成像规律，此时像距应满足$f\lt v\lt 2f$，即像距应变小，所以应将光屏向左移动以找到清晰的像。
（3）当凸透镜位置不变，将蜡烛移到$45cm$刻度线处时，物距$u$变为$5cm$，小于焦距$f$。
根据凸透镜成像规律，当$u\lt f$时，成正立、放大的虚像，虚像不能呈现在光屏上，所以移动光屏不能呈现清晰的像。同时，由于虚像与物体在凸透镜的同侧，所以把光屏放在蜡烛左侧也不能呈现清晰的像。
【答案】：
(1)放大；
(2)左；
(3)不能；不能。
