《2025年补充习题江苏八年级物理上册苏科版》

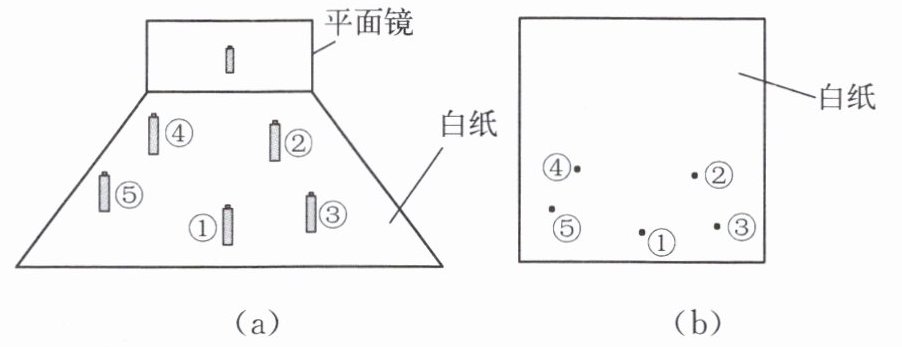

17. 在学习了光的反射定律之后,小明思考：能否用不透明的平面镜来确定像的位置？为此,小明设计了如图(a)所示的装置：平面镜竖直放置在铺有白纸的水平桌面上,将相同的5节电池竖立在白纸上。保持电池①的位置不变,移动其他电池,使电池③挡住电池①的像和电池②,电池⑤挡住电池①的像和电池④,在白纸上记录下5节电池的位置如图(b)所示。请在图(b)中作出电池①的像的位置并用“·”表示。

答案： 解：1. 连接电池②和电池③，作直线②③；
2. 连接电池④和电池⑤，作直线④⑤；
3. 直线②③与直线④⑤的交点即为电池①的像的位置，用“·”表示。
（注：在图(b)中，两直线交点处标记“·”即为所求像的位置。）

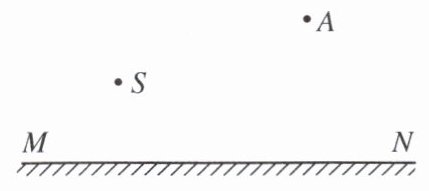

18. 如图所示,MN为平面镜,S为发光点,A是人眼所在的位置(眼睛可视为一点)。遮住平面镜上的一点Q,人眼就看不到发光点S在平面镜中的虚像了。试画图确定点Q的位置。

答案： 解：1. 作发光点S关于平面镜MN的对称点S'，S'即为S在平面镜中的虚像。
2. 连接S'与A点，所得直线与平面镜MN相交于点Q。
3. 点Q即为所求位置。
