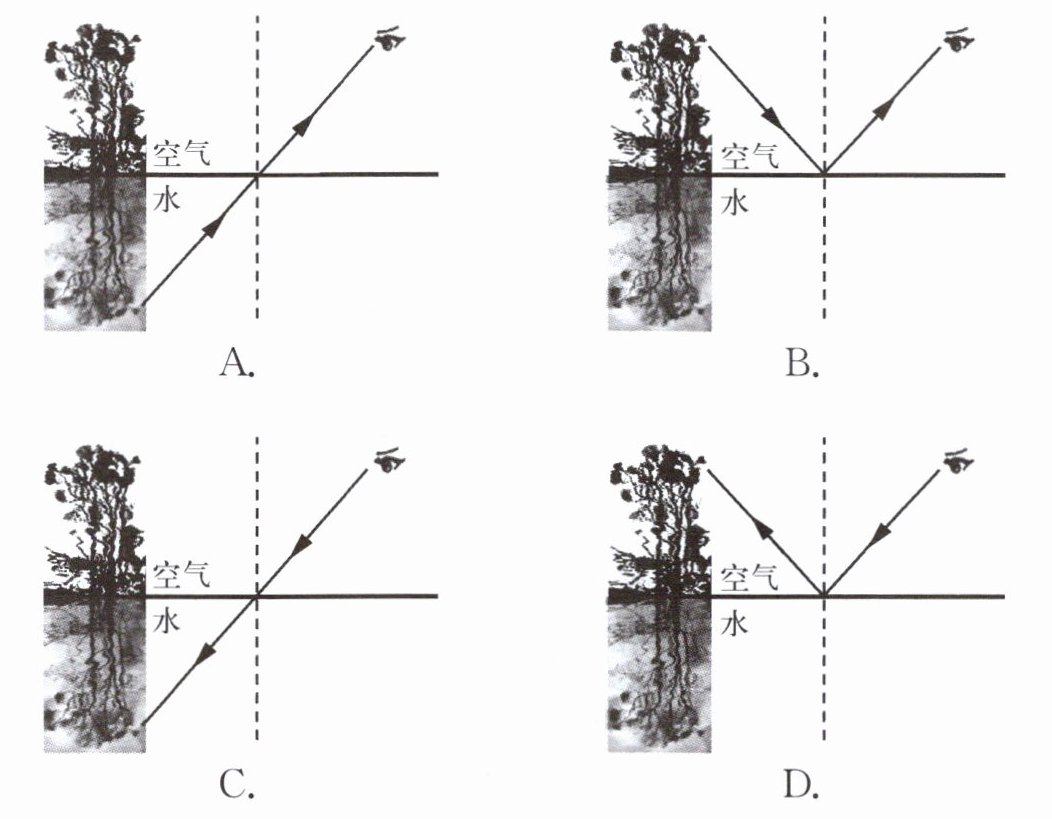

5. 小明看到岸上树木在水中的美丽倒影,图中能正确反映他看到倒影的光路图是( )。

A.
B.
C.
D.

答案： 解：水中倒影是光的反射现象，平静水面相当于平面镜，岸上树木反射的光经水面反射后进入人眼。光的反射中，反射光线、入射光线分居法线两侧，反射角等于入射角，且光线由空气射向水面，反射光线仍在空气中。观察各选项，B图符合光的反射规律，入射光线从树木发出射向水面，反射光线进入人眼，反射角等于入射角，法线居中。
答案：B

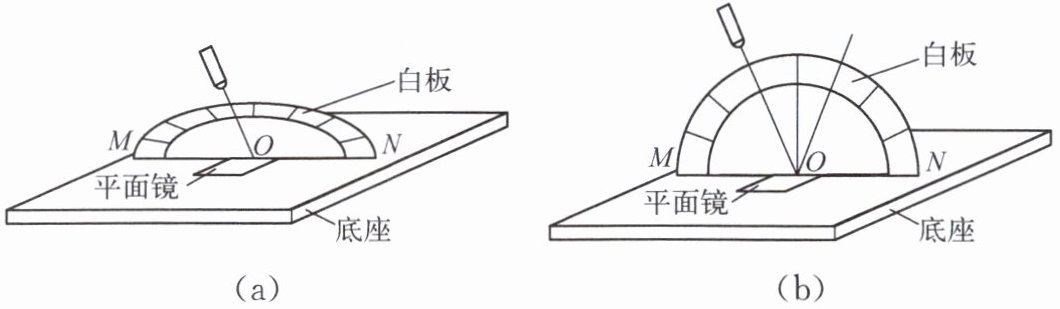

6. 如图(a)所示是探究光的反射定律的实验装置。白板安装在底座上,可以绕水平直径MN偏转；平面镜固定在水平底座上。用激光笔作光源,让其发出的激光束始终沿白板斜射到平面镜的中心点O。

(1) 实验中选用白板的目的是______。
(2) 为了寻找反射光与入射光构成的平面究竟在哪里,让白板绕着MN偏转,设法使白板上呈现入射光和______的径迹,如图(b)所示。此时白板所在的平面就是所要寻找的平面,该平面和镜面的夹角为______°,这说明：光反射时,______。
(3) 固定白板,让入射光线与法线重合,此时入射角为______°。
① 逐步增大入射角,观察反射光、入射光和法线的位置关系,可以发现：光反射时,______。
② 多次测量入射角和对应的反射角得到如下表所示数据,由数据可得：光反射时,______。
③ 实验中选用的是自带量角器的白板,其目的是______。
| 实验序号 | 入射角/(°) | 反射角/(°) |
| ① | 30 | 30 |
| ② | 50 | 50 |
| ③ | 70 | 70 |

答案：
(1)显示光的传播路径
(2)反射光；90；反射光线、入射光线和法线在同一平面内
(3)0
①反射光线、入射光线分别位于法线两侧
②反射角等于入射角
③测量入射角和反射角的大小
