《2025年启东中学作业本九年级物理上册江苏版》

8. 如图所示是滑动变阻器的结构和连入电路的示意图,当滑片 P 向左滑动时,连入电路的电阻变大的是(C)

答案： C

9. 某班同学做“用滑动变阻器改变电流”的实验,电路如图所示.

(1)闭合开关前应移动滑片 P,使滑动变阻器连入电路中的电阻____,闭合开关后,要想让灯更亮些,则应将滑片 P 向____移动.
(2)若实验中电流不超过 0.6A,请用笔画线代替导线将实物图连接起来.
(3)开始实验后,甲同学发现无论怎样移动滑片 P,灯的亮度都不发生变化,而且一直很暗,这可能是因为____；乙同学发现无论怎样移动滑片 P,灯一直很亮,这可能是因为____；丙同学缓慢移动滑片 P 时,看到灯忽亮又忽灭,这可能是因为____.

答案：

(1)最大　左　

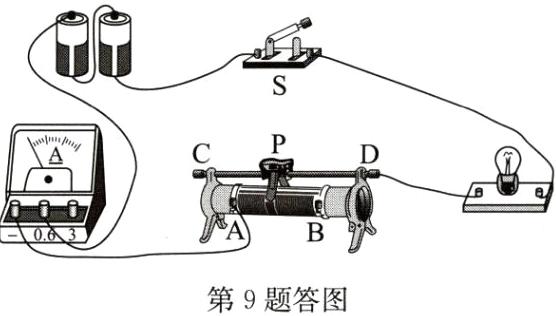

(2)如答图所示
(3)滑动变阻器同时接了下面两个接线柱　滑动变阻器同时接了上面两个接线柱　滑动变阻器滑片接触不良
　　　

10. 如图所示是大型电子地磅的电路图. 当称重物时,在压力作用下滑片 P 向 B 端滑动,滑动变阻器连入电路的电阻变小,电流表的示数变大,这样只要把各电流对应的重量标刻在电流表的刻度盘上,就可以显示被称物体的重量.(均填“变大”“变小”或“不变”)

答案： 变小　变大

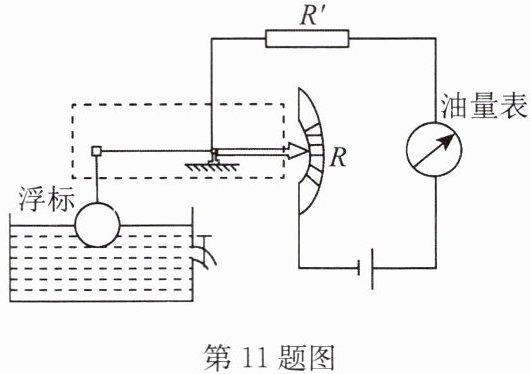

11. 如图所示是一种自动测定油箱内油面高度的装置.
(1)图中虚线框内的装置相当于简单机械中的杠杆.
(2)图中 R 是电学中的什么元件？滑动变阻器.
(3)油量表是用电流表改装的.
(4)当油箱中的浮标向上运动时,R 连入电路中的电阻值将减小,对电流的阻碍作用将减小,此时电路中的电流将增大.(均填“增大”或“减小”)

答案：
(1)杠杆　
(2)滑动变阻器　
(3)电流
(4)减小　减小　增大
