《2025年启东中学作业本九年级物理上册江苏版》

1. 变阻器是用来改变接入电路中电阻的器件,常见的有滑动变阻器、电阻箱和电位器.滑动变阻器是靠改变接入电路中电阻丝的长度来改变电阻的,正确的接法是接线柱“一上一下”接入电路且串联在电路中.

答案： 电阻　滑动变阻器　电阻箱　电阻丝的长度　接线柱“一上一下”接入电路且串联在电路中

2. 某滑动变阻器上标有“$10Ω$ $2A$”的字样,其中“$10Ω$”表示最大阻值为10Ω,“$2A$”表示允许通过的最大电流为2A.

答案： 最大阻值为10Ω允许通过的最大电流为2A

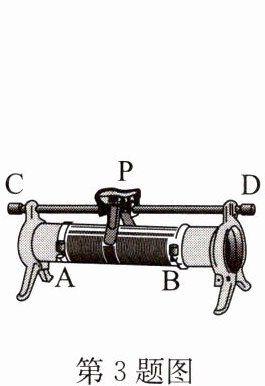

3. 如图所示的滑动变阻器,当 C、D 接入电路中时,该滑动变阻器起导线的作用；当 A、B 接入电路时,该滑动变阻器起定值电阻的作用；将 A、D 接入电路,闭合开关前滑片 P 应放在B端.

答案： 导线　定值电阻　B

4. 如图所示的电阻箱的电阻值为3019Ω,此电阻箱的可调范围是0~9999Ω.

答案： 3019　0~9999

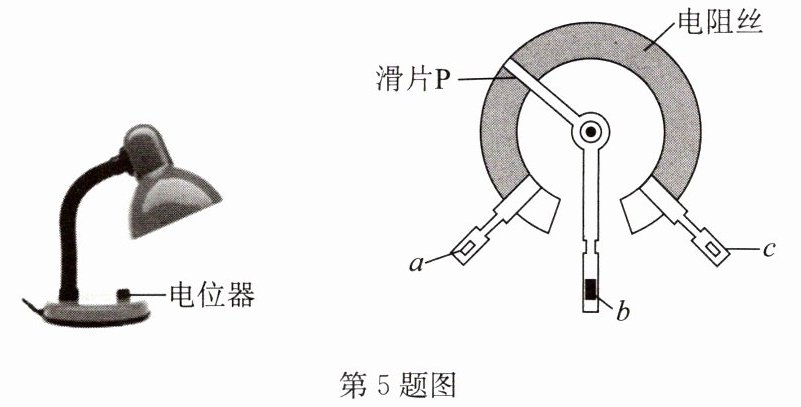

5. 如图所示为某可调亮度台灯及用于调光的电位器结构图,b 与金属滑片 P 相连,则电位器应该与灯泡串联(填“串联”或“并联”),欲使滑片 P 顺时针转动时灯泡变亮,应将接线柱 b 与c(填“a”或“c”)接入电路. 若无论怎么旋转滑片 P,发现灯泡的亮度不变且较暗,则连接的接线柱是a、c(填“a、b”“a、c”或“b、c”).

答案： 串联　c　a、c

6. 关于滑动变阻器,下列说法中不正确的是(B)
A.滑动变阻器要与被控制电路串联
B.滑动变阻器的多个接线柱是可以任意连接的
C.滑动变阻器在电路中不但能改变电路中的电流,还能起到保护电路的作用
D.滑动变阻器电阻丝的绝缘漆与滑片相接触的部分被刮掉了

答案： B

7. 下列关于滑动变阻器和电阻箱的说法中,错误的是(D)
A.滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B.滑动变阻器可以改变电路的电阻,但不能读出接入电路的电阻大小
C.电阻箱不但可以改变电路的电阻,而且能读出接入电路的电阻大小
D.滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小

答案： D
