22. 如图所示的电路,电源电压不变,闭合开关 S 后,灯$L_{1}和L_{2}$均发光,过了一段时间,一盏灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是 (B)
A.$L_{2}$断路
B.$L_{1}$断路
C.$L_{2}$短路
D.$L_{1}$短路

答案： B

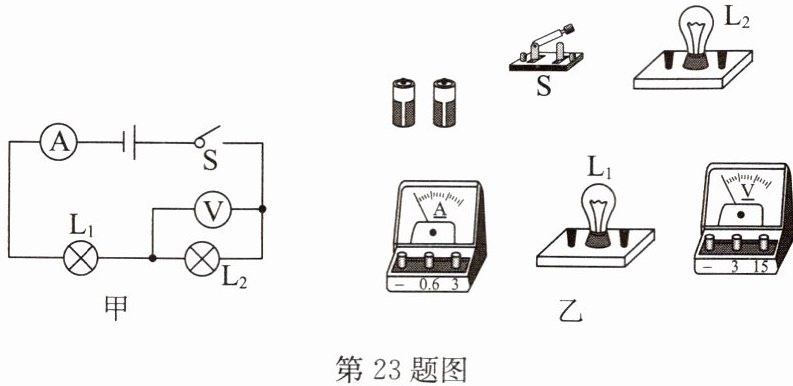

23. 根据图甲所示的电路图,将图乙中的实物电路连接起来.

答案：

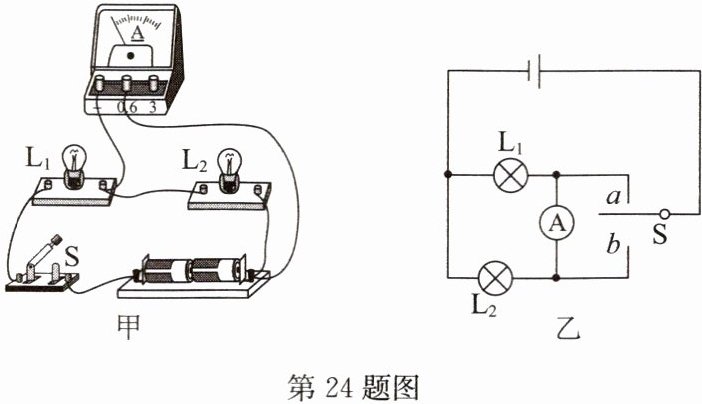

24. 同学们做“探究并联电路的电流规律”的实验,用两节干电池串联作为电源,连接了如图甲所示电路.
(1)电路连接时开关应____,否则图甲电路连接完最后一根导线时会出现____(填“$L_{1}$”或“$L_{2}$”)不亮,电流表____(填“有”或“无”)示数.
(2)若只改动甲图电路中一根导线就能使两灯并联,并且电流表测干路电流,请在要移接的导线上打上“×”,并画出改动后的导线.
(3)为更方便地测出两支路的电流,小明找来一个单刀双掷开关,设计了如图乙所示的电路,当开关 S 接 a 时,电流表可测通过____(填“$L_{1}$”或“$L_{2}$”)的电流;那么当开关 S 接 b 时,请判断电流表能否正常测量通过另一条支路的电流,并说明理由:____.

答案：

(1) 断开 $ L_{2} $ 有
(2) 如答图所示
(3) $ L_{2} $ 电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了

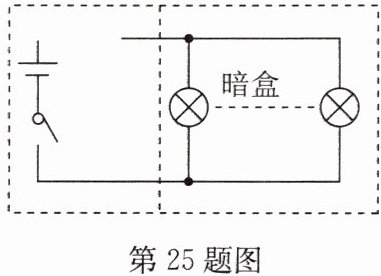

25. 如图所示,暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上,为了判断暗盒内小彩灯的数目,现提供一只与暗盒内规格相同的小彩灯、两只电流表和若干导线,请你用所提供的器材,画出你所设计的电路图并说明方法.

答案：

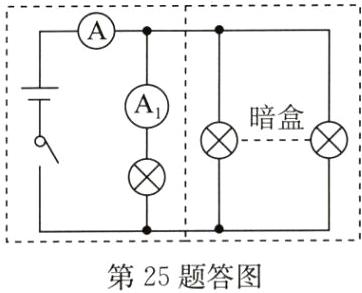

连接电路如答图所示，闭合开关，读出电流表 $ A $ 的示数为 $ I $，电流表 $ A_{1} $ 的示数为 $ I_{1} $，则暗盒内小彩灯的数目 $ n = \frac{I}{I_{1}} - 1 $。
