《2025年启东中学作业本九年级物理上册江苏版》

9. 如图所示电路中,闭合开关后,电流表的示数为 1A,若此时经过 a 点的电流是 0.4A,则经过 b 点的电流是 (C)
A.1A
B.0.8A
C.0.6A
D.0.4A

答案： C

10. 如图所示,甲、乙是两只电表,闭合开关 S 后,两只灯泡串联,则下列说法中正确的是 (C)
A.甲是电流表,乙是电压表
B.甲、乙都是电压表
C.甲是电压表,乙是电流表
D.甲、乙都是电流表

答案： C

11. 在如图所示的电路中,电源电压为 6V 且保持不变,当开关 S 闭合时,灯泡$L_{1}$、$L_{2}$均正常发光,电压表的示数为2.5V,则灯泡$L_{1}$两端的电压为 (C)
A.2.0V
B.5.0V
C.3.5V
D.8.5V

答案： C

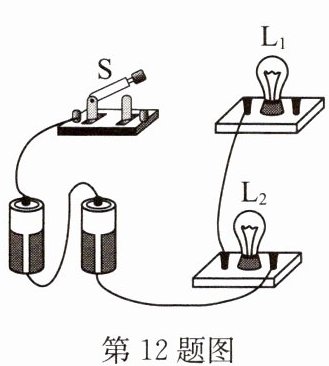

12. 将如图所示的实物电路补充完整,使灯$L_{1}$、$L_{2}$并联,且开关控制整个电路.

答案：

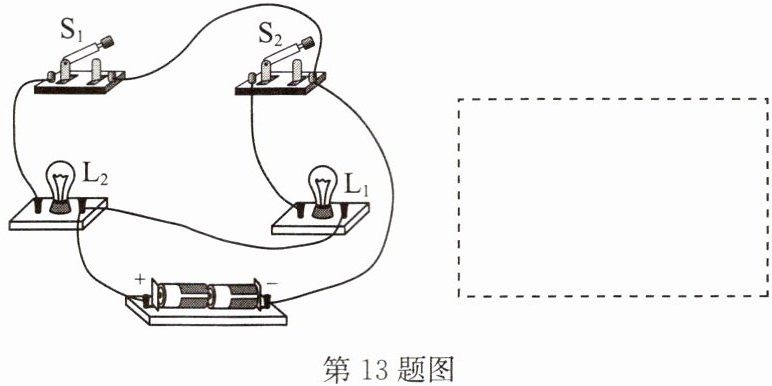

13. 根据如图所示的实物电路,在虚线框内画出电路图.

答案：

14. 小明同学通过实验对串联电路电压的规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和.
【设计与进行实验】
(1)按如图所示的电路图连接电路时,开关必须断开.
(2)实验中应选择规格不相同(填“相同”或“不相同”)的灯泡.
(3)用电压表测出$L_{1}$两端的电压.
(4)在测$L_{2}$两端的电压时,小明为节省时间,采用以下方法:电压表所接的 B 接点不动,只断开 A 接点,并改接到 C 接点上. 小明不能(填“能”或“不能”)测出$L_{2}$两端的电压,原因是电压表的正、负接线柱接反了.
(5)方法改进后,测出 AB、BC、AC 间的电压分别为$U_{1}$、$U_{2}$、U 并记录在表格中,小明分析实验数据,得出结论:$ U = U_{1} + U_{2} $.(用公式表示)

(6)进行多次实验的主要目的是寻找普遍规律(填“寻找普遍规律”或“减小误差”).

答案：
(1) 断开
(2) 不相同
(4) 不能 电压表的正、负接线柱接反了
(5) $ U = U_{1} + U_{2} $
(6) 寻找普遍规律
