6. 某校研究性学习小组的同学在网上浏览到一条信息:“微生物燃料电池”能利用土壤中的电解质获得电能,供给某种灯发光,受此启发,他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”,并测出有一定的电压,如图甲所示. 那么“土壤电池电压的大小与哪些因素有关?”他们提出了以下猜想:
猜想 1:可能与铜片、锌片插入土壤的深度有关;
猜想 2:可能与插入土壤的铜片和锌片之间的距离有关.
为了验证猜想 1,他们先在金属片上每隔 2cm 做好标记,再将铜片、锌片插入土壤中,保持它们之间的距离不变,改变两金属片插入土壤的深度,并记录相应的电压值,实验数据如表所示.
|铜片、锌片插入土壤的深度 h/cm|2|4|6|8|10|12|
|电压表的示数 U/V|0.6|0.61|0.63|0.66|0.69| |

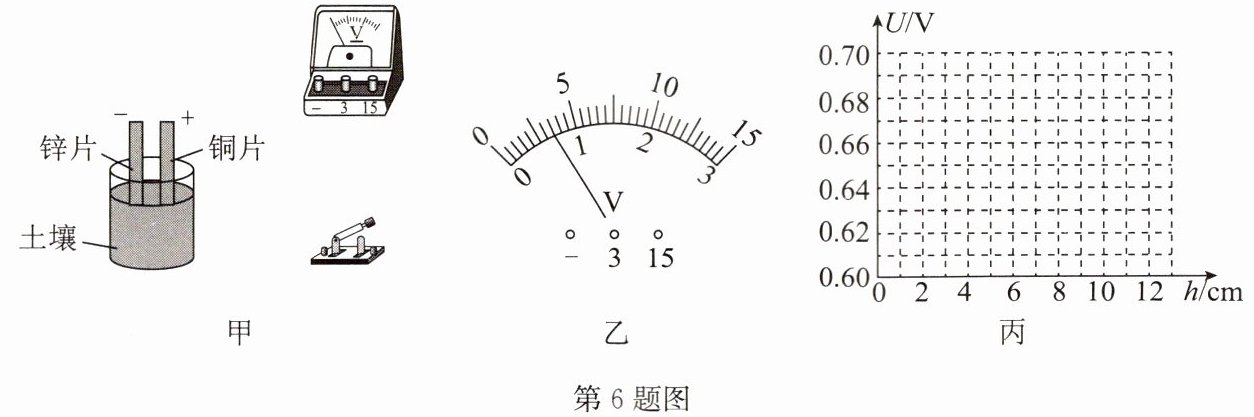

(1)请用笔画线代替导线完成图甲的实物连接.
(2)图乙是同学们最后一次测量时电压表的示数,请读出电压值为____V.
(3)请根据实验数据在图丙中作出图像.
(4)分析以上数据和图像,可以得出的初步结论是____(写出一条即可).
(5)他们利用以上装置验证猜想 2 时,实验中应控制____不变,改变____,并依次记录电压表的示数.

答案：

(1)如答图1所示　
(2)0.7　
(3)如答图2所示　
(4)土壤电池的电压随铜片和锌片插入土壤深度的增加而增大
(5)铜片和锌片插入土壤的深度　铜片和锌片之间的距离
