1. 小明了解到 1791 年意大利物理学家伏打发明了伏打电池,他自制了一个伏打电池,将电压表正、负接线柱分别与铜片、锌片相连,如图甲所示,发现指针向右偏转,则锌片是负极. 一组单元能产生 0.7V 的电压,则图乙中的伏打电池能(填“能”或“不能”)点亮一只“2.5V”的小灯泡.

答案： 锌　能

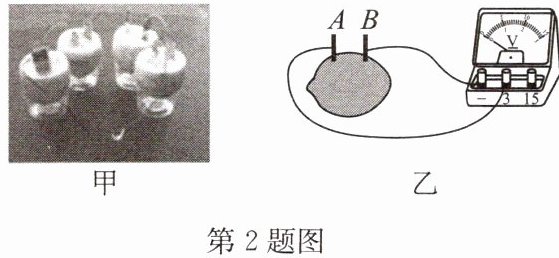

2. 在探究水果电池的活动中,同学们的积极性很高.
(1)水果电池被称为最天然也最没有污染的电池,如何验证水果可以做成电池呢? 我们可以让它对外供电:如图甲是小明同学把两种不同的金属片插入柠檬制成的水果电池,可以使低压驱动二极管发光. 也可以选用电流表或电压表替换二极管,接上后指针会偏转. 水果电池实现的是化学能转化为电能.
(2)如何确定水果电池的正负极呢? 小明在老师的指导下用电压表测量水果电池的电压,如图乙所示,把电压表的“+”“-”接线柱分别与柠檬上的 A、B 接线柱相连,电压表指针正向偏转,则金属片 B 是水果电池的负极.
(3)小明将乙图中柠檬挤软,再次测量该水果电池的电压,发现电压表指针偏转角度更大,请你由此猜想该水果电池的电压可能与柠檬的软硬程度(写出一条即可)有关.
(4)小明在做水果电池的实验时,他将铜片和锌片作为电极插入柠檬中后,将铜片和锌片与电压表相连,发现电压表有示数,然后,他将其中一个电极的材料由锌片换成铝片,另一个电极的材料不变,同样连接到电压表,发现电压表的示数发生了变化. 请根据以上的实验现象,提出一个可探究的科学问题:水果电池的电压大小与电极的材料有关吗?

答案：
(1)偏转　化学
(2)负
(3)软硬程度(合理即可)
(4)水果电池的电压大小与电极的材料有关吗

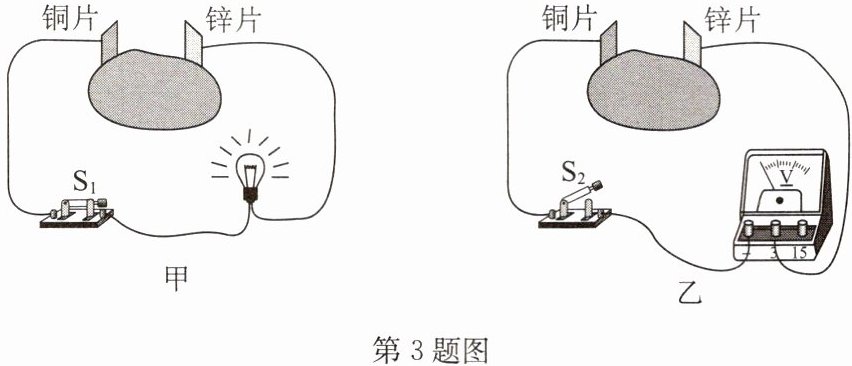

3. 小明将铜片、锌片插入土豆制成土豆电池. 如图甲所示,闭合开关$ S_1,$发光二极管发光,为判断土豆电池的正、负极,他连接电路如图乙所示,试触开关$ S_2,$发现电压表的指针向左偏转. 则以下判断正确的是 (B)



A.土豆电池外部,电流的方向是从锌片经二极管到铜片
B.锌片是土豆电池的负极
C.若断开开关,则锌片和铜片之间没有电压
D.铜片是土豆电池的负极

答案： B
