《2025年启东中学作业本九年级物理上册江苏版》

4. 如图所示,电源电压不变,当开关由闭合到断开时,电压表和电流表的示数 (B)
A.$A_{1}和A_{2}$的示数均不变,V的示数变大
B.$A_{1}$和V的示数均不变,$A_{2}$的示数变小
C.$A_{1}$的示数不变,$A_{2}$的示数变小,V的示数变大
D.$A_{1}$的示数变大,$A_{2}$和V的示数均不变

答案： B

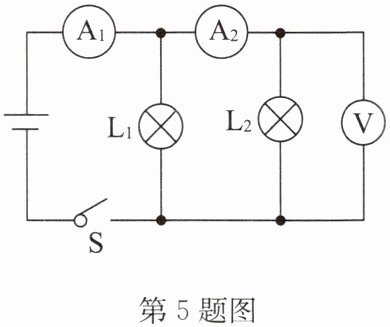

5. 如图所示,闭合开关S,两灯$L_{1}$、$L_{2}$均正常发光,电流表$A_{1}$的示数为0.8A,电流表$A_{2}$的示数为0.5A,电压表的示数为8V.下列判断不正确的是 (D)

A.通过灯$L_{1}$的电流为0.3A
B.灯$L_{1}$两端的电压为8V
C.灯$L_{2}$两端的电压为8V
D.电源两端的电压为16V

答案： D

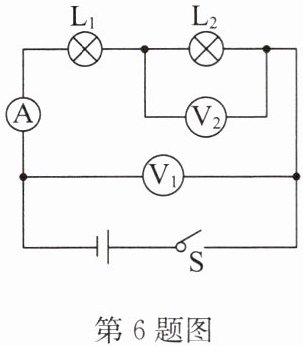

6. 如图所示电路,电源电压保持不变,闭合开关后,只有两个电表的指针发生偏转.已知灯泡$L_{1}$、$L_{2}$中只有一个出现了故障,其他元件均完好.下列说法正确的是 (B)

A.可能是灯泡$L_{1}$短路
B.可能是灯泡$L_{2}$短路
C.可能是灯泡$L_{1}$断路
D.一定是灯泡$L_{2}$断路

答案： B

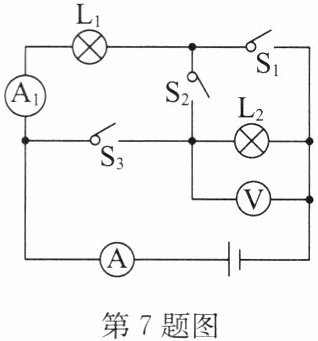

7. 如图所示,电源电压保持不变.当$S_{1}$断开,$S_{2}$、$S_{3}$闭合时,电压表的示数为6V.则:
(1)电源电压是多少?
(2)当$S_{1}$、$S_{3}$断开,$S_{2}$闭合时,电压表的示数为4V,则$L_{1}$、$L_{2}$两端的电压是多少?
(3)当$S_{1}$、$S_{3}$闭合,$S_{2}$断开时,电流表A和$A_{1}$的示数分别为0.5A和0.2A,则通过$L_{1}$、$L_{2}$的电流是多少?

答案： 解:
(1) 当 S₂、S₃ 闭合, S₁ 断开时, 灯泡 L₁ 被短路, 电路中只有 L₂, 电压表的示数为 6V, 即电源电压为 6V.
(2) 当 S₁、S₃ 断开, S₂ 闭合时, 两只灯泡串联, 电压表测 L₂ 两端的电压, 此时电压表的示数为 4V, 则 U₂ = 4V, 根据串联电路电压的规律, 可知 L₁ 两端的电压 U₁ = U - U₂ = 6V - 4V = 2V.
(3) 当 S₁、S₃ 闭合, S₂ 断开时, 两只灯泡并联, 电流表 A 测干路电流, 电流表 A₁ 测通过 L₁ 的电流, 则 I₁ = 0.2A, 根据并联电路电流的规律, 可知通过 L₂ 的电流 I₂ = I - I₁ = 0.5A - 0.2A = 0.3A.
