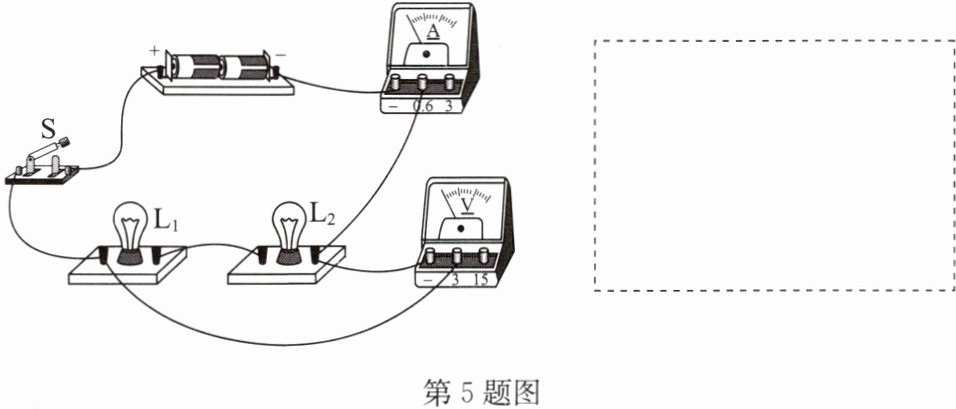

5. 如图所示是一位同学所连接的电路,他要测量小灯泡$L_{2}$两端的电压和通过它的电流.图中有一根导线接错了.
(1)请你找出图中接错的导线,在这根导线上打“×”(表示不要),并用笔重新画一根正确连接的导线.
(2)画出正确接线的电路图.

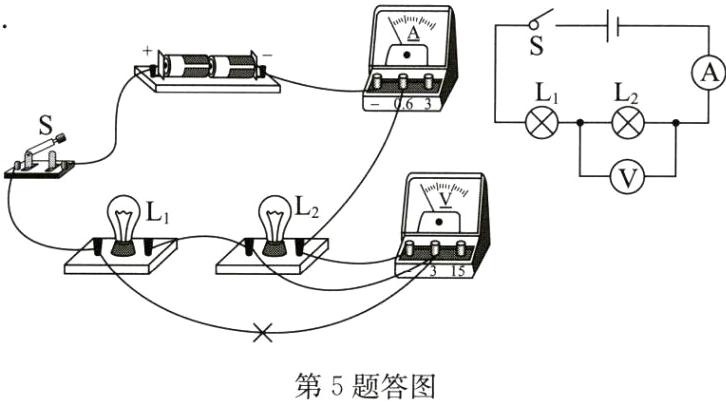

答案：

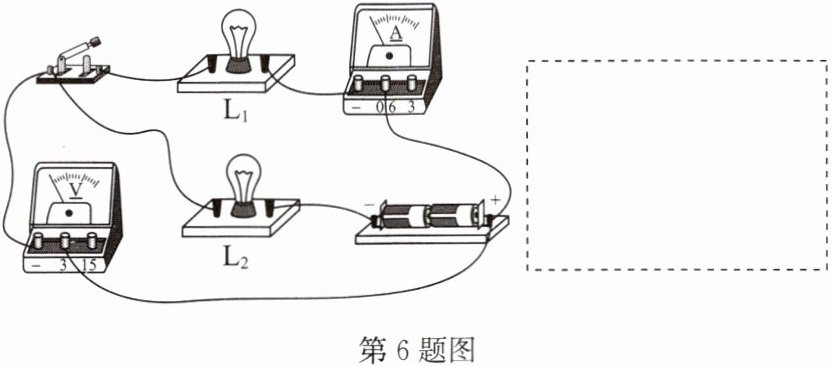

6. 如图所示为一实物电路,请在虚线框内画出所对应的电路图.

答案：

7. 如图所示,闭合开关S后,灯泡$L_{1}$、$L_{2}$都发光,请在圆圈内填上电流表或电压表的符号并标出两电表的“+”“-”接线柱.

答案：

8. 如图所示,试在图中两个“○”内选填“电压表”和“电流表”的符号,使两灯组成并联电路.

答案：

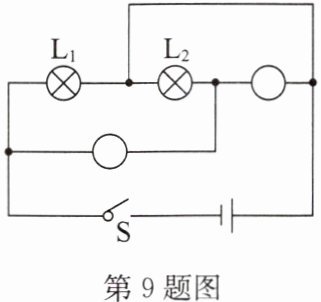

9. 如图所示,在两个“○”内选填“电压表”和“电流表”的符号,使两灯能正常工作.

答案：
