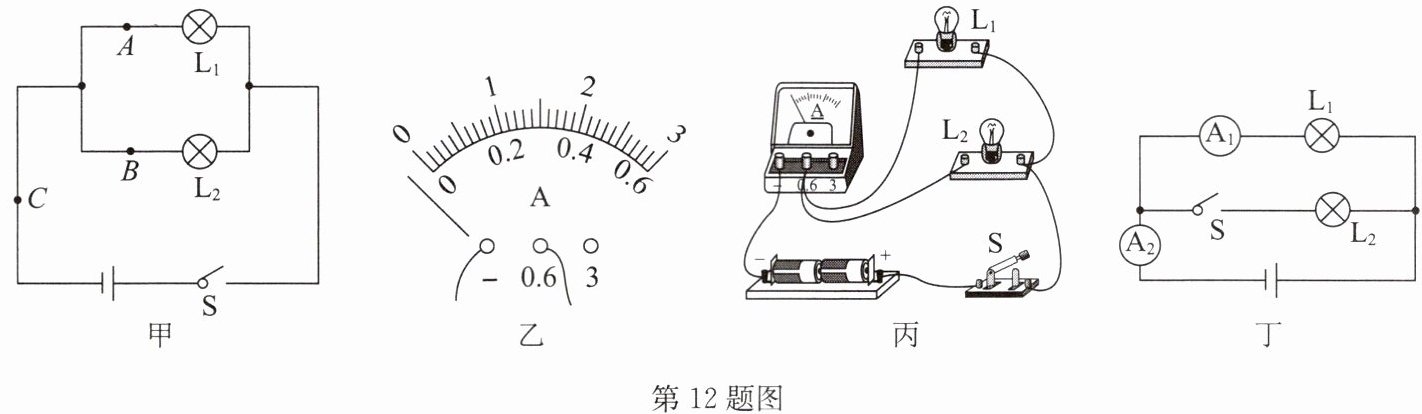

12. 实验室, 同学们在探究“并联电路中电流的特点”.

(1) 第 1 组的同学按图甲连接好电路后, 闭合开关发现两盏灯都亮, 由于导线较凌乱, 不能判断两盏灯是串联还是并联, 以下操作及现象能判断出电路连接方式的是A.
A. 拧下一个灯泡, 另一个也不亮
B. 拆掉一根导线, 两个都不亮
C. 断开开关, 两个都不亮
D. 观察发现两个灯的亮度不同
(2) 某同学在测量电流时, 发现电流表的指针如图乙所示, 原因是电流表的正、负接线柱接反了.
(3) 图丙是他们对照图甲连接的实物电路图, 此时电流表测的是C (填“$ A $”“$ B $”或“$ C $”) 处的电流. 小明说只需要改动一根导线就可以测量通过 $ L_{2} $ 的电流, 请在改动的导线上画“$ × $”, 并用笔画线代替导线完成正确的电路.
(4) 实验结束后, 第 2 组的同学又利用实验器材连接了如图丁所示的电路, 当开关 S 由断开到闭合时, 电流表 $ A_{1} $ 的示数不变, 电流表 $ A_{2} $ 的示数变大. (均填“变大”“变小”或“不变”)

答案：
(1)A
(2)电流表的正、负接线柱接反了
(3)C 如答图所示
(4)不变 变大

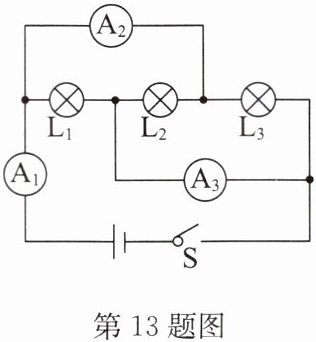

13. 如图所示, 当开关 S 闭合时, 电流表 $ A_{1} $ 的示数是 $ 4 A $, 电流表 $ A_{2} $ 的示数是 $ 1.5 A $, 电流表 $ A_{3} $ 的示数是 $ 3.5 A $, 则通过灯 $ L_{1} $ 的电流是2.5 $ A $, 通过灯 $ L_{2} $ 的电流是1 $ A $.

答案： 2.5 1
