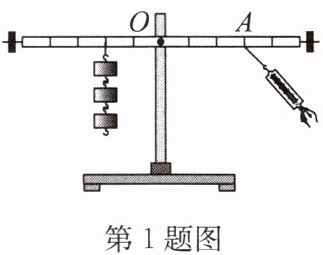

1. 如图所示,杠杆处于水平平衡,支点为O,请画出A点处所受拉力$F_{1}及其力臂l_{1}$.

答案：

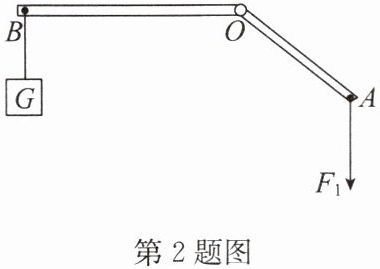

2. 如图,杠杆AOB保持静止,O为支点,请作出动力$F_{1}的力臂l_{1}和阻力F_{2}$.

答案：

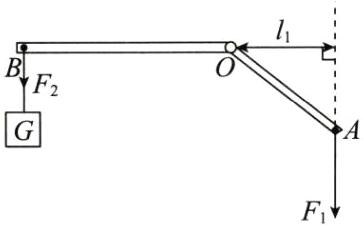

第2题答图

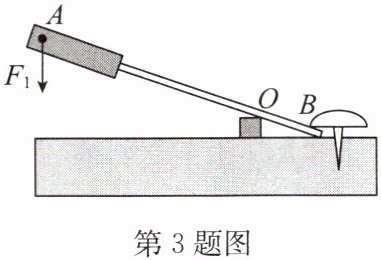

3. 如图所示是用螺丝刀撬图钉的示意图,画出动力$F_{1}的力臂l_{1}和阻力F_{2}$的示意图.($F_{2}$沿竖直方向)

答案：

第3题答图

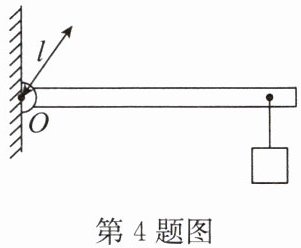

4. (2025·海安一模)作出图中以l为力臂的动力$F_{1}及杠杆所受阻力F_{2}$(不计杠杆自重和摩擦).

答案：

第4题答图

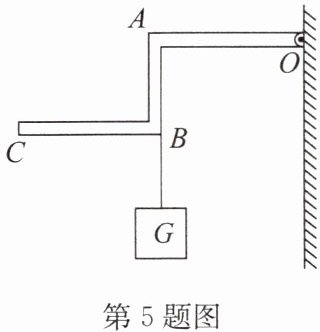

5. (2024·常州期末)轻质杠杆OABC能够绕O点转动,在B点用细线悬挂重物G,为了使杠杆在如图所示的位置平衡,请在杠杆上作出所施加最小动力$F_{1}$的示意图及其力臂l.

答案：

第5题答图

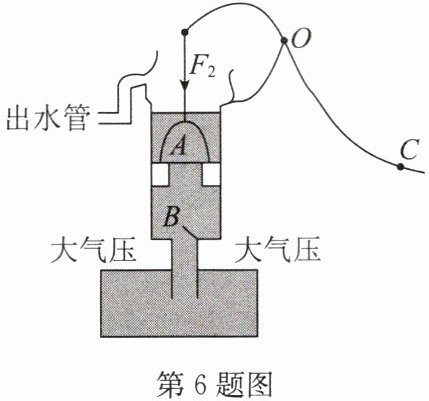

6. 学校组织学生参加劳动实践活动,在基地发现了一台活塞式抽水机,在杠杆C处用力便可取水.请在图中画出:
(1)阻力$F_{2}的力臂l_{2}$;
(2)在C处所用最小力$F_{1}$的示意图.

答案：

第6题答图
