《2025年启东中学作业本九年级物理上册江苏版》

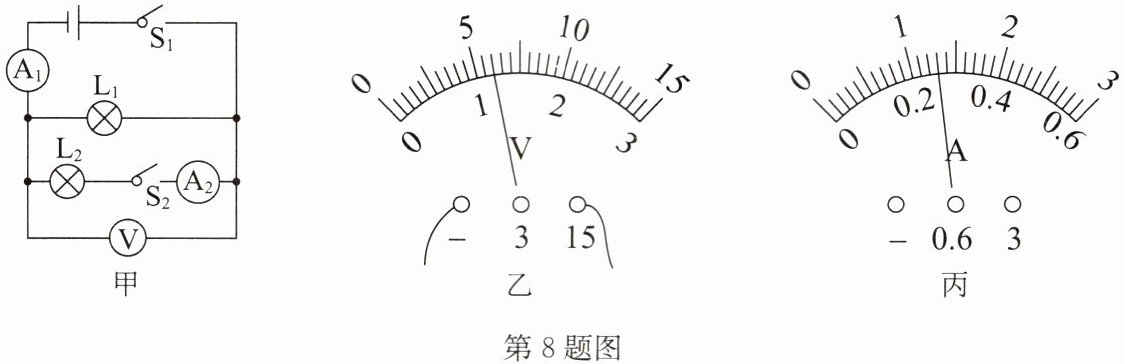

8. 如图甲所示, 仅闭合开关 $ S_{1} $, 电压表的示数如图乙所示; 再闭合开关 $ S_{2} $, 两只电流表的指针位置均如图丙所示.

(1) 闭合开关 $ S_{1} $、$ S_{2} $, 两灯并联, 电源电压为6 $ V $, 通过 $ L_{1} $ 的电流为1.04 $ A $; 再断开开关 $ S_{2} $, 电压表的示数不变 (填“变大”“变小”或“不变”).
(2) 若将电路中电流表 $ A_{1} $ 与电压表对换, 开关都闭合时, ③ (填“①”“②”或“③”).
①电流表 $ A_{2} $ 有示数 ②只有灯泡 $ L_{2} $ 亮 ③电压表有示数

答案：
(1)并 6 1.04 不变
(2)③

9. 小科在做“用电流表探究并联电路电流的特点”实验时, 连接了如图所示的电路. 闭合开关, 由于电流表被短路致使电流表无示数, 但两个灯泡会发光; 当拆除导线b时, 就可以修复电路, 并使电流表测其中一条支路的电流.

答案： 电流表被短路 b

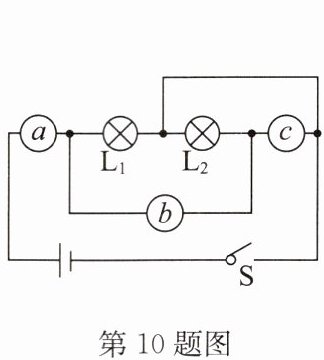

10. 如图所示, 闭合开关 S 后, $ L_{1} $ 和 $ L_{2} $ 两个灯泡并联, a、b、c 三个电表 (可能是电流表或电压表) 的示数依次为 $ 1.5 $、$ 1.0 $、$ 2.0 $ (单位为 V 或 A), 则灯泡 $ L_{1} $ 两端的电压为2.0 $ V $, 通过灯泡 $ L_{1} $ 的电流为0.5 $ A $.

答案： 2.0 0.5

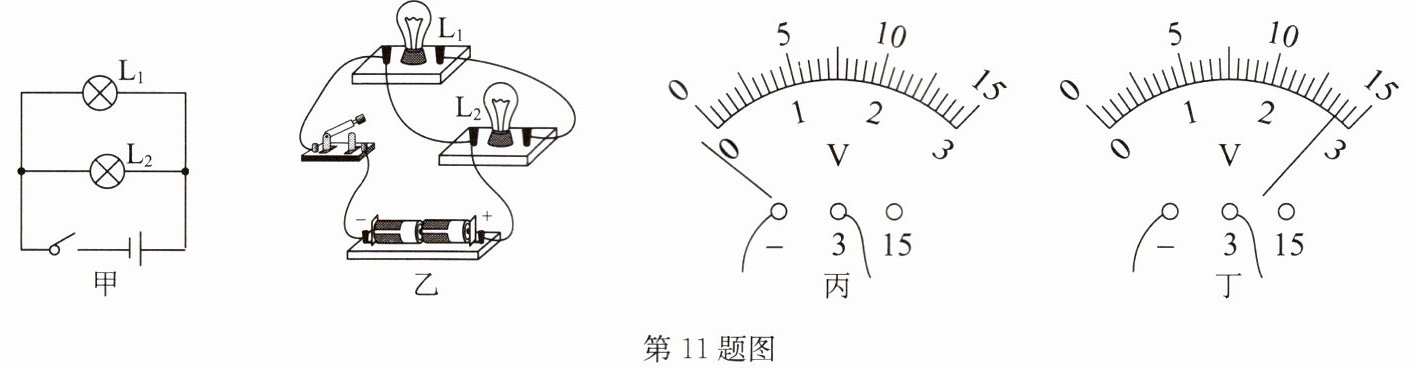

11. 小金和小明在“探究并联电路中电压的特点”实验中, 实验电路如图甲所示. 请你回答下列问题.

(1) 灯 $ L_{1} $ 和灯 $ L_{2} $ 应选用不同 (填“相同”或“不同”) 规格的.
(2) 小金先按如图甲所示电路图连接如图乙所示的实物图 (电压表尚未连接), 如果直接闭合开关, 将会出现C的情况. (填字母)
A. 仅灯 $ L_{1} $ 亮
B. 仅灯 $ L_{2} $ 亮
C. 两灯都不亮
D. 两灯都亮
(3) ①解决上述问题后, 小金将电压表和小灯泡 $ L_{1} $ 并联, 当闭合开关后, 电压表出现了如图丙所示的情况, 其原因可能是电压表的正、负接线柱接反了.
②重新调整电压表, 正确测出小灯泡 $ L_{1} $ 两端的电压, 电压表的示数如图丁所示, 为2.8 $ V $.
③小金又分别用电压表测出 $ L_{2} $ 两端和电源两端的电压, 发现电压表的示数都相等. 由此他得到结论: 并联电路中, 各支路两端的电压相等. 小明认为该探究过程不够科学严谨, 他们下一步的操作最合理的是A. (填字母)
A. 更换不同规格的小灯泡, 多次实验
B. 将小灯泡 $ L_{1} $、$ L_{2} $ 的位置交换, 再次实验
C. 将电源两极对调, 再次实验
(4) 根据正确的实验结论, 小明发现教室的灯比楼梯的灯亮, 两灯分别对应的电压 $ U_{1} $ 和 $ U_{2} $ 的大小关系是 $ U_{1} $ = (填“$ ＞ $”“$ = $”或“$ ＜ $”) $ U_{2} $.

答案：
(1)不同
(2)C
(3)①并 电压表的正、负接线柱接反了 ②2.8 ③A
(4)=
