《2025年启东中学作业本九年级物理上册江苏版》

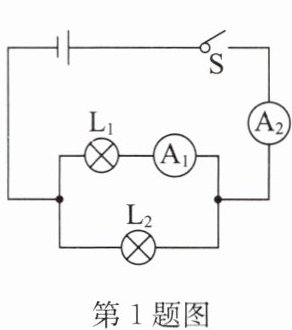

1. 如图所示, 闭合开关 S 后, 灯 $ L_{1} $、$ L_{2} $ 均能发光, 若电流表 $ A_{1} $ 的示数为 $ 0.3 A $, 电流表 $ A_{2} $ 的示数为 $ 800 mA $, 则通过灯 $ L_{1} $ 的电流为300 $ mA $, 通过灯 $ L_{2} $ 的电流为0.5 $ A $.

答案： 300 0.5

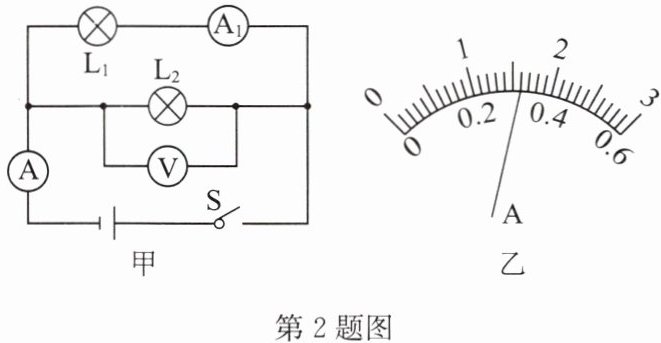

2. 如图甲所示的电路中, 电源电压恒为 $ 3 V $. 闭合开关 S 后, 电流表 A、$ A_{1} $ 的示数均如图乙所示, 则通过小灯泡 $ L_{2} $ 的电流为1.28 $ A $, 电压表 V 的示数为3 $ V $.

答案： 1.28 3

3. 用电压表测电压时, 电压表显示的实际上是其自身两端的电压值, 我们将电压表的示数当作被测的电压值, 其依据是各并联支路两端的电压相等.

答案： 各并联支路两端的电压相等

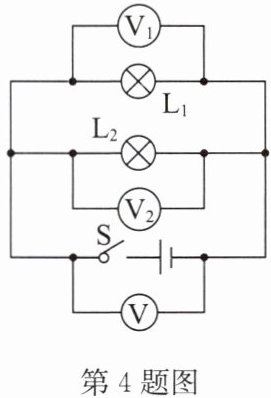

4. 如图所示, 闭合开关 S 后, 灯泡 $ L_{1} $ 比 $ L_{2} $ 亮, 电压表 $ V_{2} $ 的示数为 $ 6 V $, 下列说法正确的是 ( A )

A.电压表 $ V_{1} $ 的示数为 $ 6 V $
B.电压表 $ V_{1} $ 的示数大于 $ 6 V $
C.电压表 V 的示数小于 $ 6 V $
D.电压表 V 的示数大于 $ 6 V $

答案： A

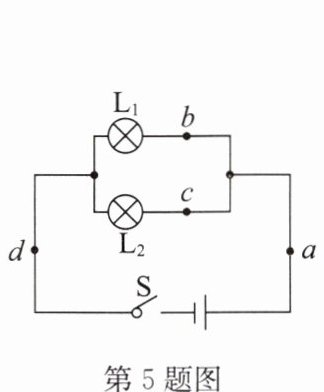

5. 如图所示是探究并联电路中电流的关系的电路图. $ L_{1} $ 与 $ L_{2} $ 是两个不同规格的小灯泡, 闭合开关后, 通过 a、b、c、d 四处电流的大小关系正确的是 (D)

A.$ I_{a}= I_{b} $
B.$ I_{a}= I_{c} $
C.$ I_{c}= I_{b} $
D.$ I_{a}= I_{d} $

答案： D

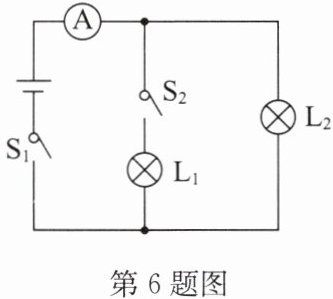

6. 在如图所示的电路中, 电源电压保持不变, 闭合开关 $ S_{1} $、$ S_{2} $, 两灯都发光, 当把开关 $ S_{2} $ 断开时, 灯泡 $ L_{2} $ 的亮度及电流表示数变化的情况正确的是 (D)

A.$ L_{2} $ 变亮
B.$ L_{2} $ 变暗
C.电流表的示数不变
D.电流表的示数变小

答案： D

7. 家中一盏灯的工作电流是 $ 0.3 A $, 电烧水壶的工作电流是 $ 3 A $, 电冰箱的工作电流是 $ 1 A $, 它们同时工作时, 干路电流是4.3 $ A $, 家中为这些用电器供电的电压是220 $ V $.

答案： 4.3 220
