《2025年启东中学作业本九年级物理上册江苏版》

1. 如图所示,用电流表测量通过灯L的电流时,电流表所显示的数值实际上是通过它本身的电流值,我们将电流表所显示的数值当作通过灯L的电流值,这是因为串联电路中各处的电流是相等的.

答案： 串联电路中各处的电流是相等的

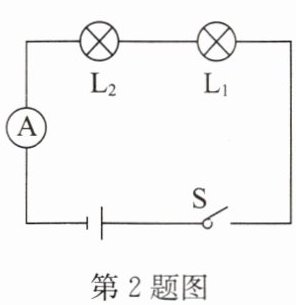

2. 如图所示电路,灯$L_{1}和L_{2}$是完全相同的两盏灯,将开关S闭合后,$L_{1}和L_{2}$串联接入电路,电流表的示数为0.3A,则通过灯$L_{1}$的电流为0.3A,通过灯$L_{2}$的电流为0.3A.

答案： 串 0.3 0.3

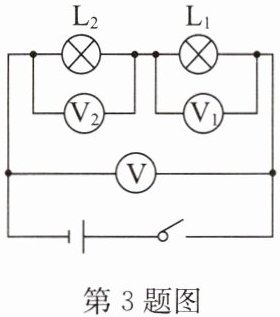

3. 在如图所示电路中,闭合开关后,电压表$V_{1}$的示数为2.5V,电压表$V_{2}$的示数为4.5V,则电路的电源电压为7V,灯$L_{1}$两端的电压为2.5V.

答案： 7 2.5

4. 将小灯泡$L_{1}和L_{2}$串联起来接入电路,闭合开关后,发现$L_{1}比L_{2}$亮,则通过$L_{1}的电流I_{1}和通过L_{2}的电流I_{2}$的大小关系是 (A)
A.$I_{1}= I_{2}$
B.$I_{1}＞I_{2}$
C.$I_{1}＜I_{2}$
D.无法比较

答案： A

5. 在“探究串联电路中电流的规律”实验中,某同学用电流表分别测出图中a、b、c三处的电流大小,为了进一步探究a、b、c三处的电流大小有什么关系,他下一步的操作应该是 (D)
A.将电源两极对调,再次测量a、b、c三处的电流
B.改变开关S的位置,再次测量a、b、c三处的电流
C.将图中两只灯泡的位置互换,再次测量a、b、c三处的电流
D.换用不同规格的灯泡,再次测量a、b、c三处的电流

答案： D

6. 如图所示,将电压表先后并联接在AB处、BC处、AC处,当开关S闭合后,电压表读数最大时,是接在 (A)



A.AC处
B.AB处
C.BC处
D.三处一样大

答案： A

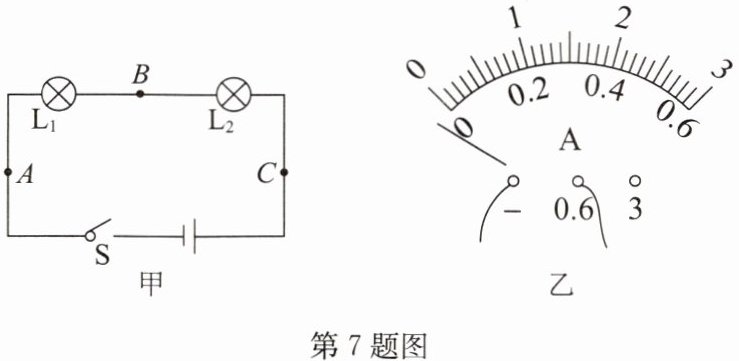

7. 如图甲所示是“探究串联电路电流特点”的实验电路图.

(1)实验中,选择两个小灯泡的规格应该不相同(填“相同”或“不相同”).
(2)连接电路时开关应该断开(填“断开”或“闭合”),电流表应先用较大(填“较大”或“较小”)量程试触.若在连接电路之前,看到如图乙所示的情景,则发生此现象的原因是没有调零.
(3)实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,造成其中一个小灯泡不发光的原因可能是C.
A. 通过小灯泡的电流太小
B. 小灯泡的灯丝断了
C. 灯丝短路
D. 小灯泡靠近负极
(4)如表是某组同学做实验时得到的数据.分析数据,可得出串联电路电流的规律是:串联电路中的电流处处相等.
|电流表的位置|A|B|C|
|第1次实验时的电流I/A|0.3|0.3|0.3|
|第2次实验时的电流I/A|0.2|0.2|0.2|
|第3次实验时的电流I/A|0.4|0.4|0.4|
(5)有一串小彩灯由20个小彩灯串联而成,若知道通过第一个小彩灯的电流是0.2A,则通过第10个小彩灯的电流是0.2A.

答案：
(1)不相同
(2)断开 较大 没有调零
(3)C
(4)处处相等
(5)0.2
