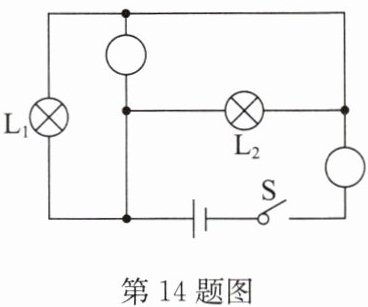

14. 在如图所示电路里填上适当的电表符号,使灯泡$L_1$和$L_2$并联.

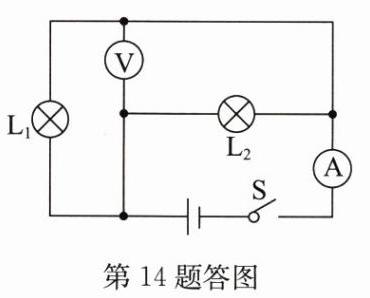

答案：

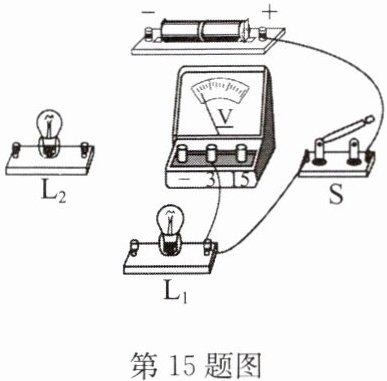

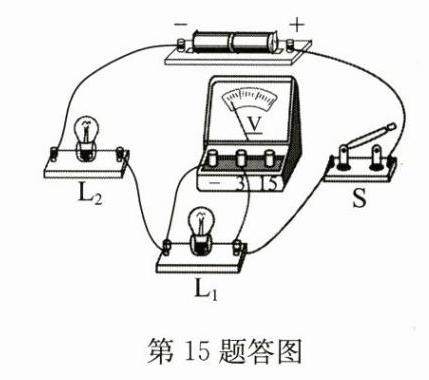

15. 请将图中的器材连接完整. 要求：两灯串联,电压表只测灯$L_1$两端的电压.

答案：

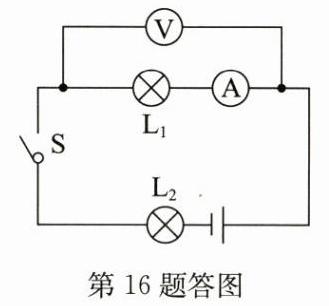

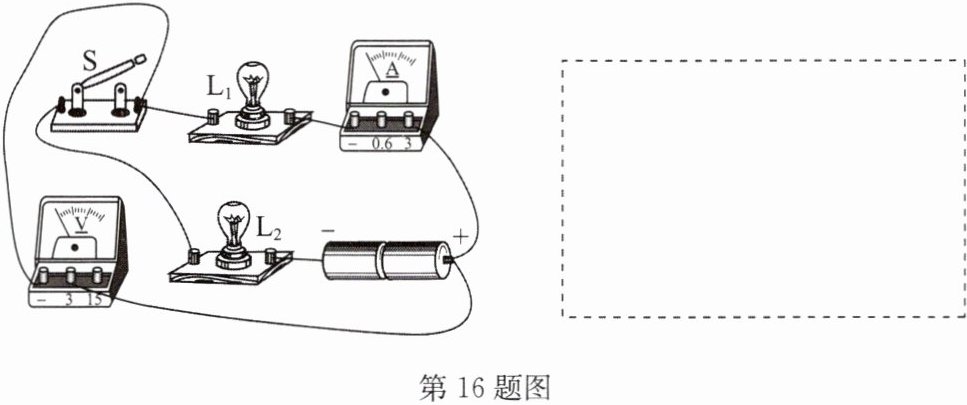

16. 根据图示的实物连接图,在虚线框中画出电路图.

答案：

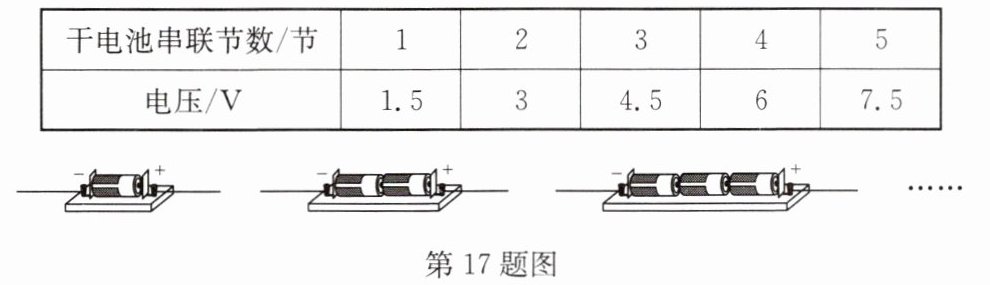

17. 电压表不仅可以测量用电器两端的电压,而且可以测量电源电压. 分别将1节、2节……干电池串联,如图所示,测得电池组两端的电压如下表所示.

(1)从上述数据中,你能得到的结论是______.
(2)一辆玩具汽车工作电压为3.0V,需利用______节干电池______联使用.

答案：
(1)串联电池组的总电压等于各节电池的电压之和
(2)2 串

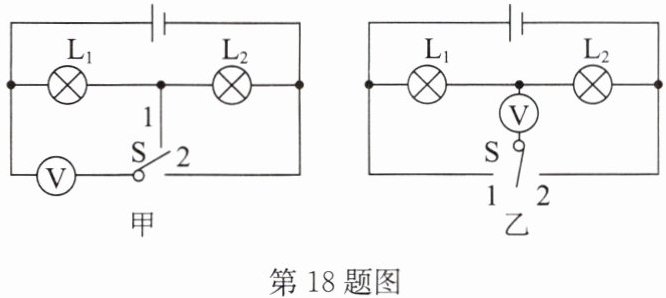

18. 如图所示,两位同学分别设计了用一个单刀双掷开关、一只电压表,在不改变电路连接的前提下,能测出灯$L_1$和$L_2$两端电压的电路图,他们设计的电路图中甲图是正确的.

答案： 甲
