《2025年启东中学作业本九年级物理上册江苏版》

8. 要测量灯泡$L_2$两端的电压,如图所示电路图连接正确的是(C)

答案： C

9. 小明同学在一次用有0~3V和0~15V两个量程的电压表测电压时,电压表的“-”接线柱已接入电路,在用0~15V量程试触时,指针位置如图所示,则下一步的实验操作应该是(D)
A.直接接入c接线柱,然后读数
B.断开开关,接入c接线柱,闭合开关后读数
C.直接接入b接线柱,然后读数
D.断开开关,接入b接线柱,闭合开关后读数

答案： D

10. 如图所示,灯$L_1$与$L_2$串联在电压为6V的电源上,先用电压表测灯$L_1$两端的电压,为2.6V,则选用电压表的量程是0~3V. 再测电源电压时,只将电压表接B的一端改接到C,这种接法不正确(填“正确”或“不正确”),理由是电压表的量程偏小.

答案： 0~3V 不正确 电压表的量程偏小

11. 如图所示是某同学用电压表测小灯泡$L_2$两端电压的电路图,请指出图中的两处错误.
(1)电压表未与L₂并联；
(2)电压表的正、负接线柱接反.

答案：
(1)电压表未与L₂并联
(2)电压表的正、负接线柱接反

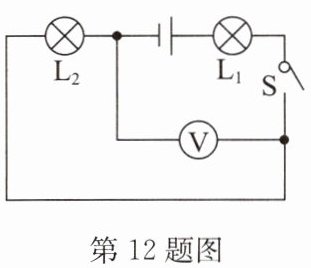

12. 如图所示的电路图中,当开关S闭合后,灯$L_1$和$L_2$是串联的,电压表测量$L_2$两端的电压.

答案： 串 L₂

13. 小明做实验时,将电路连接成如图所示的情景. 若要将导线M、N与A、B、C、D四个接线柱中任意两个连接,使两灯构成并联,且开关闭合后电压表的指针正常偏转,共有几种接法(C)
A.两种
B.三种
C.四种
D.五种

答案： C
