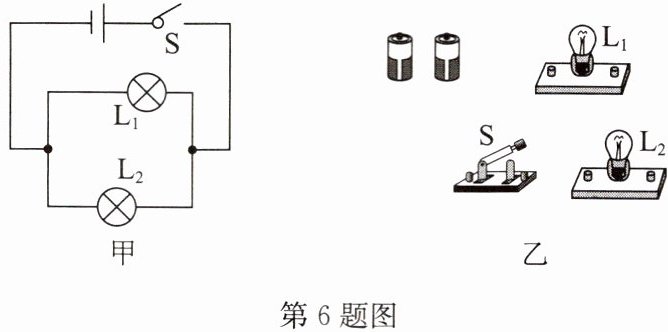

6.按照图甲的电路图,把图乙的实物连成电路.(要求连接时导线不许交叉)

答案：

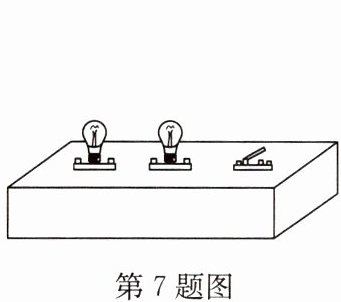

7.如图所示是一个封闭的电路盒,盒面上有两个灯泡和一个开关,拨动开关,两个灯泡或一起亮或一起灭.
(1)有同学说,这两个灯泡是串联的.你的看法:不一定;简述理由:如果是并联的，开关接在干路中也可以控制两灯.
(2)不打开盒子,也无任何辅助器材,如何证明你的上述看法.简要说明你的操作方法及结论:拧下其中的一个灯泡，闭合开关，若另一个灯泡亮，说明两灯是并联的;若另一个灯泡不亮，则说明两灯是串联的.

答案：
(1)不一定 如果是并联的，开关接在干路中也可以控制两灯
(2)拧下其中的一个灯泡，闭合开关，若另一个灯泡亮，说明两灯是并联的;若另一个灯泡不亮，则说明两灯是串联的

8.如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用.若想让灯泡和电铃同时工作,需要闭合开关$S_{1}$;若同时闭合$S_{1}和S_{2}$,可以工作的用电器是电铃.

答案： $S_{1}$ 电铃

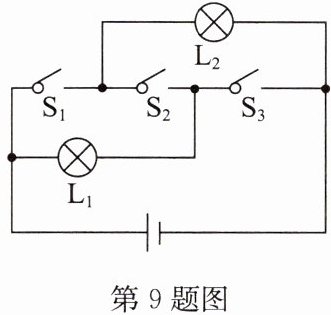

9.如图所示的电路中,若要使两灯泡$L_{1}和L_{2}$串联,则应闭合开关$S_{2}$,断开开关$S_{1}$、$S_{3}$;若要使两灯泡$L_{1}和L_{2}$并联,则应闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$;而开关$S_{1}$、$S_{2}$、$S_{3}$绝不能同时闭合,否则会造成短路事故.

答案： $S_{2}$ $S_{1}$、$S_{3}$ $S_{1}$、$S_{3}$ $S_{2}$ $S_{1}$、$S_{2}$、$S_{3}$

10.如图所示,闭合开关$S$后,产生的现象是(B)
A.灯$L_{1}$、$L_{2}$都亮
B.灯$L_{1}$、$L_{2}$都不亮
C.灯$L_{1}$亮,$L_{2}$不亮
D.灯$L_{2}$亮,$L_{1}$不亮

答案： B

11.在如图所示电路中,以下说法中正确的是(D)
A.开关$S_{2}$控制整个电路
B.电动机与小灯泡工作时互相影响
C.开关$S_{1}$、$S_{2}$都闭合时,电动机与小灯泡是串联的
D.闭合$S_{1}$,断开$S_{2}$,小灯泡亮,电动机不工作

答案： D
