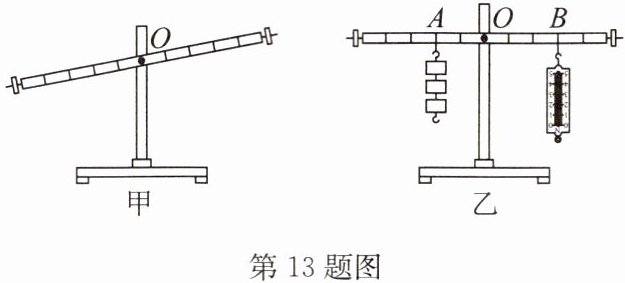

13. 在“探究杠杆的平衡条件”的实验中.

(1)安装好杠杆,图甲中杠杆静止,此时杠杆处于平衡状态；为使杠杆在水平位置平衡,应适当向右调节杠杆两端的平衡螺母.
(2)如图乙所示,杠杆调节平衡后,在A点挂3个钩码,在B处用弹簧测力计竖直向下拉杠杆,使杠杆在水平位置平衡后,记录弹簧测力计的示数.保持钩码和弹簧测力计的位置不变,改变钩码的数量,重复实验.
(3)为得到普遍规律,在做完(2)的实验后,还需要进行的实验是：①保持钩码数量和位置不变,改变弹簧测力计的位置,重复实验；②保持钩码数量、位置以及弹簧测力计的位置不变,改变弹簧测力计拉力的方向,重复实验.

答案：
(1)平衡 右
(2)弹簧测力计的示数
(3)①钩码数量和位置 弹簧测力计的位置 ②钩码数量、位置以及弹簧测力计的位置 弹簧测力计拉力的方向

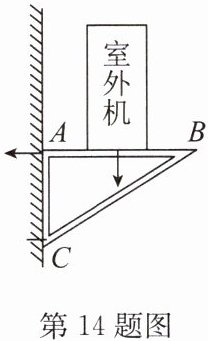

14. 如图所示,用固定在墙上的三角支架ABC放置空调室外机.如果A处螺钉松脱,则支架会绕C点倾翻.已知AB长40cm,AC长30cm.室外机的重力为300N,重心正好处在AB的垂直平分线上.
(1)求A处螺钉的水平拉力为多少(支架的重力不计).
(2)为了安全,对室外机在AB上安装的位置有什么要求？

答案： 解:
(1)C点是支点,空调室外机的自身重力是阻力,在阻力与阻力臂一定的情况下,由杠杆平衡条件得 $ F×AC=G×\frac{1}{2}AB $,即 $ F×30cm=300N×\frac{1}{2}×40cm $,解得 $ F=200N $.
(2)室外机的位置应尽量靠近墙壁.

15. 如图所示,将一支蜡烛的两端削尖,在中间垂直插入一枚大号缝衣针,把缝衣针的两端分别放在两个玻璃杯上.用小刀对蜡烛的两端进行加工,使蜡烛能在水平位置平衡.点燃蜡烛的两端,一段时间内,将会观察到何种现象：蜡烛两端交替上升,像跷跷板一样,实验过程中选择细且长的蜡烛(填“粗且短的蜡烛”或“细且长的蜡烛”)效果更为明显.

答案： 蜡烛两端交替上升,像跷跷板一样 细且长的蜡烛
