《2025年启东中学作业本九年级物理上册江苏版》

4. 在如图所示的电路中, 闭合开关 $ S $, 灯泡 $ L $ 不亮且电流表和电压表均无示数. 用电压表检测电路, 当电压表分别接 $ a、b $ 两点和 $ b、d $ 两点时, 电压表均无示数, 接 $ c、d $ 两点时电压表有示数, 则可判定 (C)

A.滑动变阻器短路
B.灯泡短路
C.开关断路
D.电流表断路

答案： C

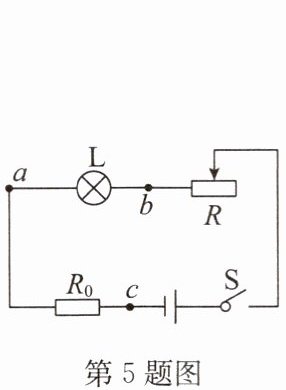

5. 在如图所示的电路中, $ R_0 $ 是定值电阻, $ L $ 是小灯泡, $ R $ 是滑动变阻器, 闭合开关 $ S $, 发现无论怎样移动滑动变阻器的滑片, 小灯泡都不发光. 现用一只电压表检测这一现象产生的原因, 当电压表接 $ a、b $ 两点时, 电压表有示数但很小; 接 $ a、c $ 两点时, 电压表示数较大. 则产生上述现象的原因可能是 (D)


A.$ L $ 短路
B.$ L $ 断路
C.$ R $ 断路
D.$ R_0 $ 的阻值很大

答案： D

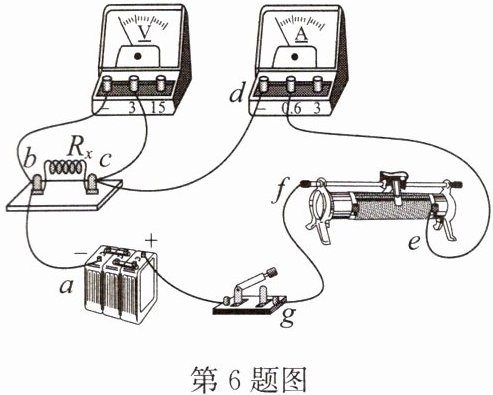

6. 小明要测量定值电阻 $ R_x $ 的阻值, 如图所示连接好电路并闭合开关后, 发现两表示数突然都变为 0, 小明将一条完好导线的两端分别接到 $ a、d $ 接线柱上时, 发现电流表有示数, 电压表示数仍为 0 ; 将该导线两端分别接到 $ c、f $ 接线柱上时, 发现电压表有示数, 电流表示数仍为 0, 由此判断故障可能是 (A)

A.$ c、d $ 间断路
B.$ a、b $ 间断路
C.$ f、g $ 间断路
D.$ e、f $ 间断路

答案： A

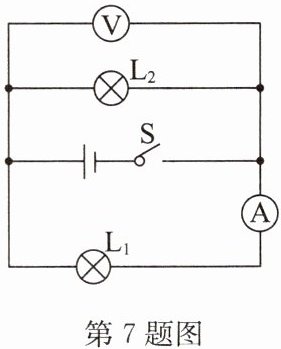

7. 如图所示, 电源电压保持不变, 开关 $ S $ 闭合后, 灯 $ L_1 $ 和 $ L_2 $ 都正常发光, 一段时间后, 一盏灯突然熄灭, 而一个表示数不变, 一个表示数变为 0, 则故障原因可能是 (A)

A.灯 $ L_1 $ 断路
B.灯 $ L_1 $ 短路
C.灯 $ L_2 $ 短路
D.灯 $ L_2 $ 断路

答案： A

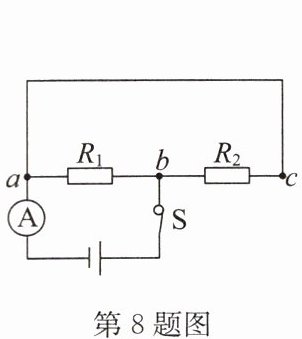

8. 在如图所示的电路中, $ R_1、R_2 $ 是定值电阻, 开关 $ S $ 闭合一段时间后, 电流表示数突然减小. 用电压表检测电路, 当电压表接 $ a、b $ 两点时, 电压表有示数; 接 $ b、c $ 两点时, 电压表无示数. 则故障原因可能是 (D)

A.仅 $ R_1 $ 断路
B.仅 $ R_2 $ 断路
C.电流表断路
D.$ a、c $ 间导线断路

答案： D
