《2025年启东中学作业本九年级物理上册江苏版》

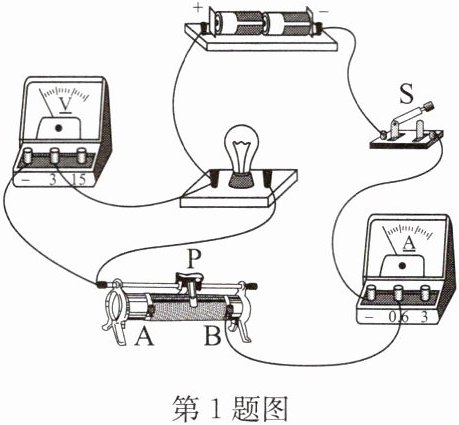

1. 用如图所示的电路图测正常发光时电压为 $ 2.5V $ 的小灯泡正常发光时的电阻, 连接好电路后, 闭合开关 $ S $.

(1) 若电流表的指针不动, 检查电路时发现用手按住电流表的负接线柱, 电流表的指针摆动, 出现这种现象的原因是 ______电流表的负接线柱接触不良.
(2) 若小灯泡不亮, 电压表和电流表的示数都很小, 造成这种现象的原因可能是 ______滑动变阻器连入电路中的电阻太大.
(3) 若无论怎样移动滑动变阻器的滑片, 小灯泡均很亮, 且亮度不变, 造成这一现象的原因可能是 ______将滑动变阻器的上面两个接线柱同时接入了电路.
(4) 若“试触”时, 电流表的指针偏转很小, 移动滑动变阻器的滑片时, 指针偏转仍然较小, 产生该现象的原因可能是 ______电流表量程选大了.
(5) 若开关闭合前, 检查电路时发现电流表的指针偏转到零刻度线左边, 出现这种现象的原因是 ______电流表未调零.

答案： 1.
(1)电流表的负接线柱接触不良
(2)滑动变阻器连入电路中的电阻太大
(3)将滑动变阻器的上面两个接线柱同时接入了电路
(4)电流表量程选大了
(5)电流表未调零

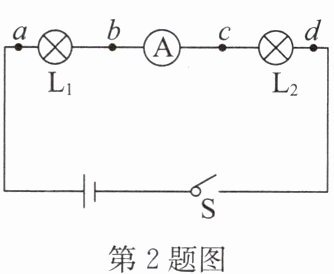

2. 如图所示, 电源电压恒定不变, 闭合开关 $ S $ 后, 发现两个灯泡都不亮, 电流表无示数, 小朱用一根导线检查电路故障, 记录数据及相关现象如下表所示, 则电路中可能存在的故障是 ( A )

|导线并联位置| $ a、b $| $ b、c $| $ c、d $|
|电流表示数/A| 0 | 0 | 0 |
| $ L_1 $ 发光情况 | 不亮 | 亮 | 不亮 |
| $ L_2 $ 发光情况 | 不亮 | 亮 | 不亮 |

A.电流表断路
B.电流表短路
C.灯泡 $ L_1 $ 断路
D.灯泡 $ L_2 $ 断路

答案： A

3. 在如图所示的电路中, 电源电压恒定. 闭合开关 $ S $, 电路正常工作一段时间后, 灯泡 $ L $ 突然熄灭, 电路中只有两个电表有示数. 电阻 $ R $ 或灯泡 $ L $ 仅有一个出现了故障, 其他元件均完好. 有下列说法: ①可能是灯泡 $ L $ 断路; ②可能是灯泡 $ L $ 短路; ③可能是电阻 $ R $ 断路; ④可能是电阻 $ R $ 短路. 其中正确的是 (A)
A.①②
B.③④
C.②④
D.①③

答案： A
