《2025年启东中学作业本九年级物理上册江苏版》

7. 如图所示电路中,$R_{1}= 20Ω$,$R_{2}= 30Ω$,闭合开关后,电流表的示数为 0.3A.则:
(1)电源电压是多少?
(2)通过$R_{2}$的电流是多少?
(3)电路的总电阻是多少?

答案： 解:
(1)电源电压 $U = U_2 = U_1 = I_1R_1 = 0.3A×20Ω = 6V$.
(2)通过 $R_2$ 的电流 $I_2 = \frac{U_2}{R_2} = \frac{6V}{30Ω} = 0.2A$.
(3)干路电流 $I = I_1 + I_2 = 0.3A + 0.2A = 0.5A$,
电路的总电阻 $R = \frac{U}{I} = \frac{6V}{0.5A} = 12Ω$.

8. 如图所示的电路中,电源电压保持不变.当开关 S 断开,甲、乙两表为电流表时,两表的示数之比$I_{甲}:I_{乙}= 3:5$,则$R_{1}:R_{2}= $3:2;当开关 S 闭合,甲、乙两表为电压表时,两表示数之比$U_{甲}:U_{乙}= $5:2.

答案： 3:2 5:2

9. 将小灯泡 L 和定值电阻 R 接在如图甲所示的电路中,两者的 I-U 关系图像如图乙所示,其中曲线B(填“A”或“B”)表示电阻 R 的 I-U 关系图像;若电源电压为 4V,则电流表的示数为0.4A;若电流表的示数为 0.25A,则电源电压为2V.

答案： B 0.4 2

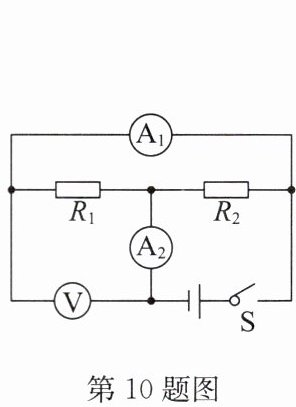

10. 如图所示,$R_{1}= 2Ω$.某同学在实验中记录了三只电表的示数,但没有记录单位,记下的一组数据是 1、2 和 3,也弄不清楚这些数字是哪只电表的示数,单位是 V 还是 A.请根据电路图和记录的数据,确定实验中所用的电源电压和电阻$R_{2}$的阻值分别是(B)

A.1V 2Ω
B.2V 1Ω
C.2V 2Ω
D.3V 1Ω

答案： B

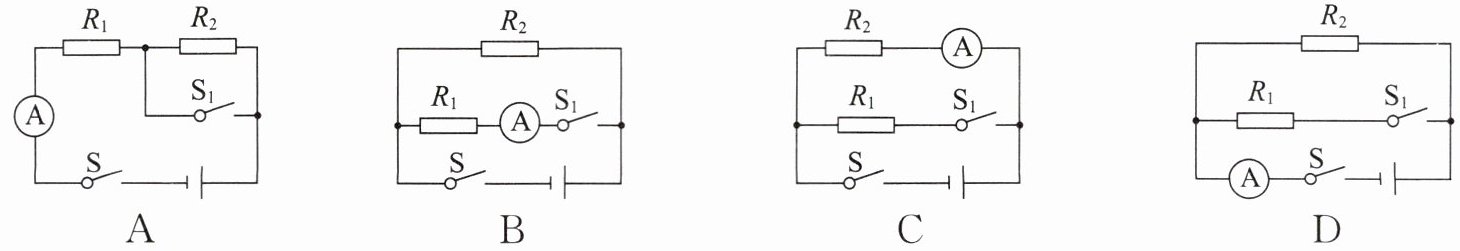

11. 下列各电路中,电源电压不变.先闭合开关 S,再闭合开关$S_{1}$,电流表示数不变的是(C)

答案： C
