《2025年启东中学作业本九年级物理上册江苏版》

1. 导体并联起来后,相当于增加了导体的横截面积,所以并联后的等效电阻比其中任何一个电阻都小(填“大”或“小”).并联电路随着并联电阻的个数增加,其等效电阻变小.

答案： 横截面积 小 小

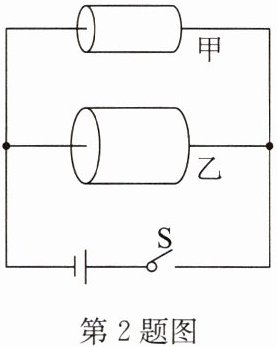

2. 如图所示的电路中,甲、乙两个导体材料和长度相同、横截面积不同,已知$S_{甲}\lt S_{乙}$,则电阻$R_{甲}$＞$R_{乙}$;闭合开关后,通过甲、乙的电流$I_{甲}$＜$I_{乙}$,甲、乙两端的电压$U_{甲}$=$U_{乙}$.(均填“＜”“＞”或“=”)

答案： ＞ ＜ =

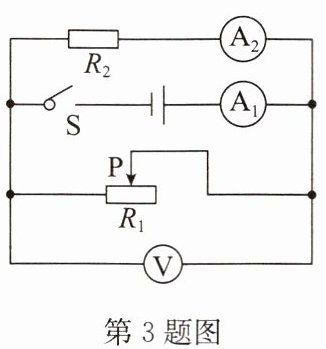

3. 在如图所示的电路中,电源电压保持不变.闭合开关 S 后,将滑动变阻器滑片 P 向右移动时,电压表 V 的示数不变,电流表$A_{1}$的示数变小,电流表$A_{2}$的示数不变.(均填“变大”“变小”或“不变”)

答案： 不变 变小 不变

4. 如图甲所示电路,开关$S_{1}$、$S_{2}$闭合后两电流表的指针均指在同一位置,示数如图乙所示,则通过$R_{1}$的电流为1.44A,两电阻之比$R_{1}:R_{2}=$1:4;只断开开关$S_{2}$,电流表$A_{1}$的示数将变小(填“变大”“不变”或“变小”).

答案： 1.44 1:4 变小

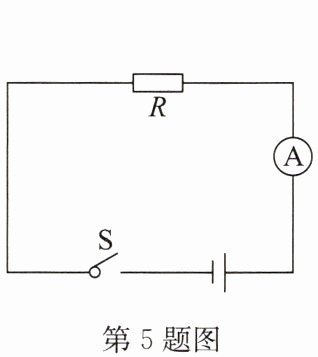

5. 如图所示,电源电压不变,电阻$R= 10Ω$,闭合开关 S,电流表 A 的示数为 0.3A,若要使电流表 A 的示数变为 0.6A,则(B)

A.在 R 两端并联一个 5Ω 的电阻
B.在 R 两端并联一个 10Ω 的电阻
C.在电路中串联一个 5Ω 的电阻
D.在电路中串联一个 10Ω 的电阻

答案： B

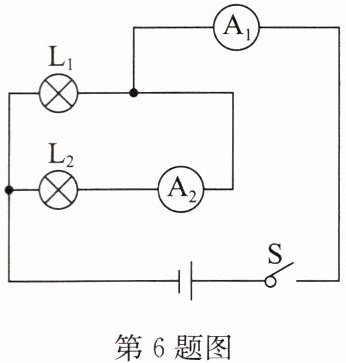

6. 如图所示,闭合开关 S,电流表$A_{1}$的示数为 1.5A,电流表$A_{2}$的示数为 0.9A.下列说法正确的是(C)

A.小灯泡$L_{1}与L_{2}中的电流之比为3:2$
B.小灯泡$L_{1}与L_{2}两端的电压之比为5:3$
C.小灯泡$L_{1}与L_{2}的灯丝电阻之比为3:2$
D.小灯泡$L_{1}与L_{2}中的电流之比为5:3$

答案： C
