《2025年启东中学作业本九年级物理上册江苏版》

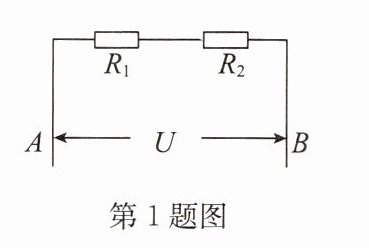

1. 如图所示电路中,$R_{1}:R_{2}= 1:2$,则通过它们的电流之比是$1:1$,加在它们两端的电压之比是$1:2$.

答案： $1:1$ $1:2$

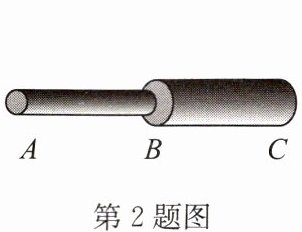

2. 如图所示,AB 和 BC 是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中,这两段导体两端的电压及通过它们的电流的大小关系正确的是 (A)

A.$U_{AB}＞U_{BC}$ $I_{AB}= I_{BC}$
B.$U_{AB}＜U_{BC}$ $I_{AB}= I_{BC}$
C.$U_{AB}＞U_{BC}$ $I_{AB}＜I_{BC}$
D.$U_{AB}= U_{BC}$ $I_{AB}＜I_{BC}$

答案： A

3. 几个导体串联后的总电阻大于其中任何一个导体的电阻,因为导体串联相当于 (C)
A.减小了导体的长度
B.减小了导体的横截面积
C.增大了导体的长度
D.增大了导体的横截面积

答案： C

4. 如图所示,电源电压$U= 8V$,电阻$R_{1}= 4Ω,R_{2}= 6Ω$,将开关闭合.求:
(1)电路的总电阻.
(2)电路中的电流.
(3)电阻$R_{1}$两端的电压.

答案： 解：
(1)电路中的总电阻 $R = R_1 + R_2 = 4\Omega + 6\Omega = 10\Omega$.
(2)电路中的电流 $I=\frac{U}{R}=\frac{8V}{10\Omega}=0.8A$.
(3)电阻 $R_1$ 两端的电压 $U_1 = IR_1 = 0.8A × 4\Omega = 3.2V$.

5. 如图所示,电源电压为 6V 且保持不变,小灯泡上标有“4.8V 0.3A”字样,为了使小灯泡能正常发光(假设灯丝的电阻不变),需要在电路中串联多大的电阻?

答案： 解：串联电阻两端的电压 $U_R = U - U_L = 6V - 4.8V = 1.2V$， 串联电阻的阻值 $R=\frac{U_R}{I_R}=\frac{U_R}{I_L}=\frac{1.2V}{0.3A}=4\Omega$.
