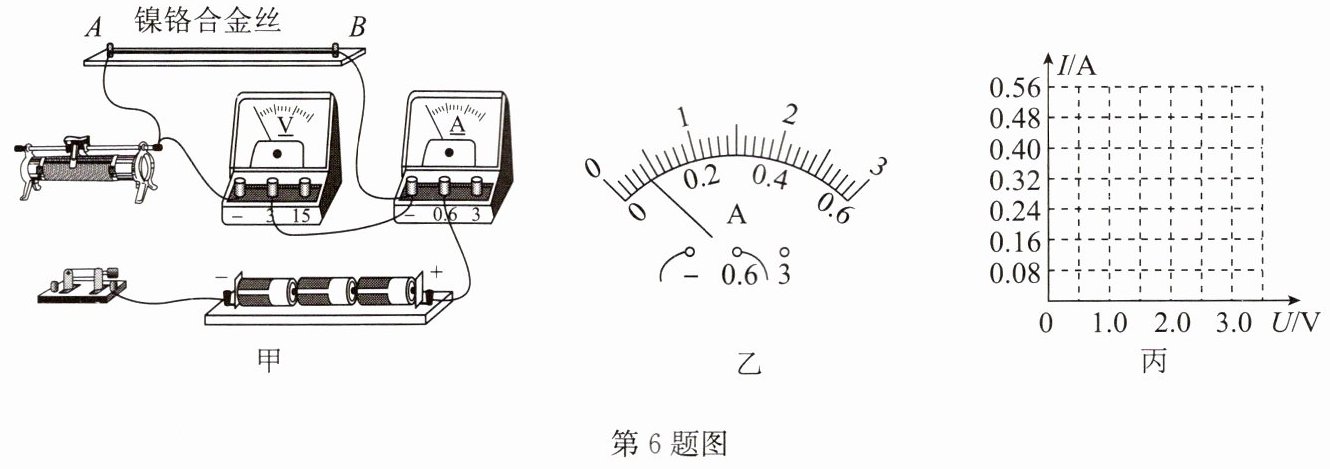

6. 如图甲所示,小明测量接线柱 A、B 间镍铬合金丝的电阻.

(1) 如图甲所示,请指出小明在连接电路前,操作中的一处不妥之处：______.
(2) 用笔画线代替导线将电路补充完整,使滑动变阻器滑片向右移动时连入电路的电阻增大.
(3) 实验时,将滑动变阻器的滑片从阻值最大处移到最小处的过程中,发现电流表的示数逐渐变大但不超过量程,电压表始终无示数. 经检查是电压表出现了故障,故障应是电压表发生了______.
(4) 排除故障后,第一次实验中电压表的示数为 0.5V,电流表的示数如图乙所示,该示数为______A,此时合金丝的电阻为______Ω.
(5) 继续实验,根据测量需要及时调换电表量程,测得数据如下表. 请在图丙中画出通过该镍铬合金丝的电流随电压的变化关系图像.
| 实验序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 电压 U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 |
| 电流 I/A | | 0.16 | 0.24 | 0.31 | 0.37 | 0.42 | 0.45 |
(6) 请推测若在该合金丝两端加 4V 的电压,电流表的示数最可能为______(填“0.45A”“0.47A”或“0.52A”).

答案：

(1)开关未断开

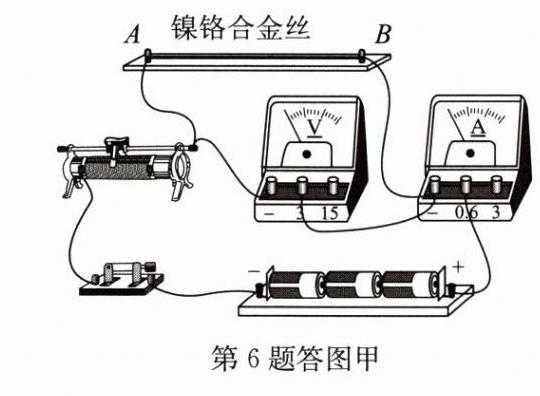

(2)如答图甲所示

(3)断路　
(4)0.08　6.25

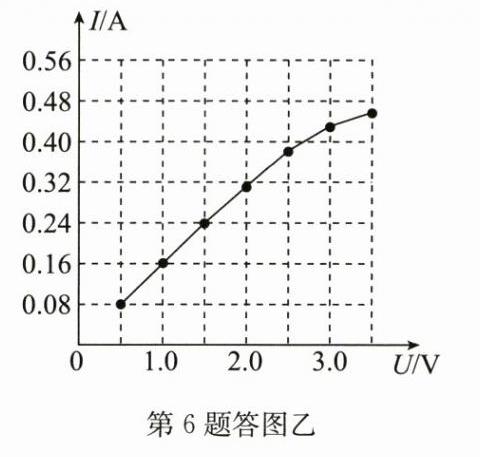

(5)如答图乙所示

(6)0.47A
