《2025年启东中学作业本九年级物理上册江苏版》

1. 在“用电流表和电压表测量电阻”的实验中,下列注意事项没有必要的是 (A)
A.应从电源的正极开始连线,开关应靠近电源的正极
B.在无法估计被测电阻大小时,电流表、电压表应选用较大的量程
C.接电路时,先断开开关
D.将滑动变阻器连入电路时,滑片应放在滑动变阻器阻值最大的位置处

答案： A

2. 关于“探究电流跟电阻的关系”和“用电流表和电压表测量电阻”两个实验,下列说法中正确的是 (C)
A.两个实验所采用的研究方法是相同的
B.两个实验多次测量的目的是相同的
C.两个实验的电路图在课本中是相同的
D.两个实验中使用滑动变阻器的目的都是控制电阻两端的电压不变

答案： C

3. 在“测量小灯泡电阻”的实验中,对滑动变阻器所起作用的说法不正确的是 (C)
A.改变电路中的电流
B.保护电路
C.改变被测小灯泡的电阻
D.改变被测小灯泡两端的电压

答案： C

4. “用电流表和电压表测量电阻”是电学中非常重要的一个实验,小聪同学分别对用电流表和电压表测“定值电阻”和测“小灯泡的电阻”两个实验进行了梳理和对比,下列说法正确的是 (C)
A.两个实验的实验原理都是 $ I = \frac{U}{R} $
B.滑动变阻器在两个实验中的作用仅是保护电路
C.两个实验进行多次测量的目的不同
D.两个实验都采用了控制变量法

答案： C

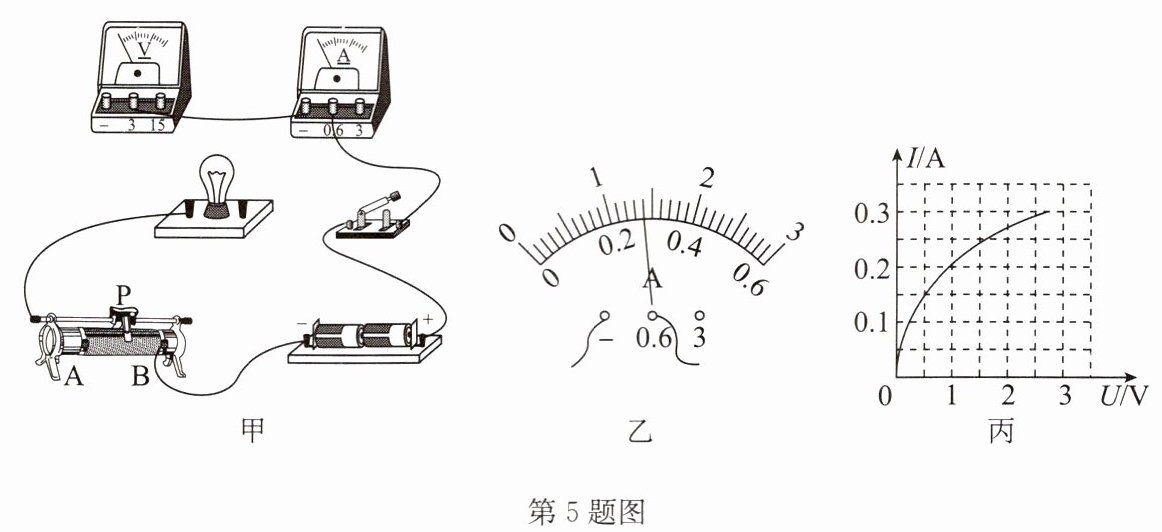

5. 在“测量小灯泡的电阻”实验中,选用的器材有：两节新干电池、正常发光电压为 2.5V 的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线.

(1) 请用笔画线代替导线,将图甲中的实物电路连接完整.如答图所示
(2) 正确连接好电路,闭合开关前,滑动变阻器的滑片应置于______(填“A”或“B”)端.A
(3) 闭合开关,发现小灯泡不发光,电压表无示数,电流表有示数,造成这一现象的原因可能是______(选填字母代号).B
(4) 排除故障后,移动滑片 P,某次实验时,电压表的示数为 2.5V,电流表的示数如图乙所示,则通过小灯泡的电流为______A,小灯泡正常发光时的电阻约为______Ω(结果保留一位小数).0.288.9
(5) 经过多次实验,测出并记录多组电压和电流的值,得到小灯泡的I-U图像如图丙所示,通过分析图像,写出一条你发现的结论：______.小灯泡的电阻是变化的(或小灯泡两端的电压与通过它的电流的比值不是定值)

答案：

(1)如答图所示

(2)A　
(3)B　
(4)0.28　8.9
(5)小灯泡的电阻是变化的(或小灯泡两端的电压与通过它的电流的比值不是定值)
