10. 如图所示电路中,电源电压保持不变,R₁=4R₂,S₁断开时,电流表示数为I₁;闭合时,电流表示数为I₂,那么I₁与I₂之比是（
A.1:4
B.1:5
C.4:5
D.5:4
C
）A.1:4
B.1:5
C.4:5
D.5:4
答案：
C
11. 用图所示的电路可以测定未知电阻Rₓ的阻值。已知电源电压恒定,当单刀双掷开关S接a时,电流表的示数为0.3A;当S接b时,调节电阻箱R的旋钮,直到电流表示数又为0.3A为止,读取电阻箱的电阻值为60Ω。由此可知,Rₓ的阻值为
60
Ω。
答案：
60
12. 轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯,若四个车门中任意一个车门未关好,该指示灯会一直发光,其工作原理如图所示。
（1）请具体说明保护电阻R₀的作用:
（2）指出该电路的一处不足:
（1）请具体说明保护电阻R₀的作用:
开门时保护指示灯；关门后保护电源
。（2）指出该电路的一处不足:
不能确定哪个门未关好（或保护电阻一直在耗能）
。
答案：
（1）开门时保护指示灯；关门后保护电源 （2）不能确定哪个门未关好（或保护电阻一直在耗能）

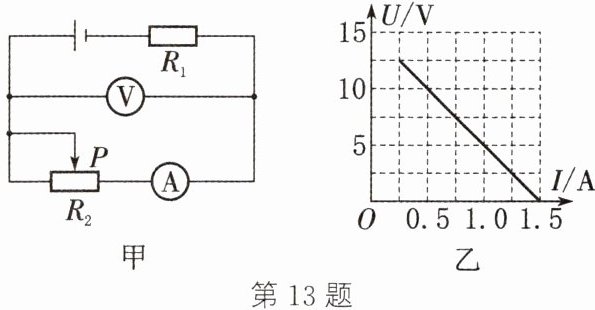

13. 如图甲所示电路,滑动变阻器R₂ 的滑片P从左向右滑动过程中,电压表与电流表的示数有如图乙所示的规律｡当电流表的示数为0｡5A时,可变电阻 R₂接入电路中的阻值是
20 Ω
,电源电压为15 V
,电阻R₁为10 Ω
｡
答案：
20 Ω 15 V 10 Ω
₁₄. 如图所示,电源电压保持不变,R₁=₆Ω,R₂=4Ω｡
(1)当开关S₁闭合,S₂､S₃断开时,电流表的示数为0.6A,求此时电路的总电阻电源电压｡
(2)当开关S₁､S₂和S₃都闭合时,电流表示数为₁.₃A,灯泡正常发光,求此时灯L的电阻和通过L的电流｡
(3)当开关S₁断开,S₂和S₃闭合时,求通过灯L的电流｡
(1)当开关S₁闭合,S₂､S₃断开时,电流表的示数为0.6A,求此时电路的总电阻电源电压｡
(2)当开关S₁､S₂和S₃都闭合时,电流表示数为₁.₃A,灯泡正常发光,求此时灯L的电阻和通过L的电流｡
(3)当开关S₁断开,S₂和S₃闭合时,求通过灯L的电流｡
答案：
（1）当S₁闭合，S₂、S₃断开时，R₁和R₂串联在电路中，$R_{总}=R_{1}+R_{2}=6\Omega +4\Omega =10\Omega$。$U_{总}=I_{总}R_{总}=0.6\ A× 10\Omega =6\ V$ （2）当三个开关都闭合时，R₁与L并联，$I_{1}=\frac {U_{1}}{R_{1}}=\frac {6\ V}{6\Omega }=1\ A$，$I_{L}=I_{总}'-I_{1}=1.3\ A-1\ A=0.3\ A$，$R_{L}=\frac {U_{L}}{I_{L}}=\frac {6\ V}{0.3\ A}=20\Omega$ （3）当S₁断开，S₂和S₃闭合时，只有灯L在电路中，由（2）可知，$I_{L}=0.3\ A$
15. 如图所示的圆环由阻值R、粗细均匀的金属丝制成｡A､B､C三点将圆环分成三等份(每等份电阻为R/₃),若将其中任意两点连入电路,则连入电路的电阻值为
$\frac {2R}{9}$
｡
答案：
$\frac {2R}{9}$
