6. 如图所示为“伏安法测电阻”的实验电路图。关于该实验,下列说法中正确的是(
A.实验原理是$R= \frac{U}{I}$
B.滑动变阻器的作用是改变电源电压
C.多次测量取平均值是为了寻找普遍规律
D.实验结束,断开开关即可离开实验室
A
)A.实验原理是$R= \frac{U}{I}$
B.滑动变阻器的作用是改变电源电压
C.多次测量取平均值是为了寻找普遍规律
D.实验结束,断开开关即可离开实验室
答案：
A
7. 要测未知电阻$R_x$的阻值,现提供电压未知的电源、2只电流表、阻值为20Ω的定值电阻$R_0$、未知电阻$R_x$、开关、导线若干。小路设计了如图甲所示电路图,并据图连接电路,闭合开关S,电流表$A_1和A_2$的示数分别如图乙和图丙所示,则$R_x$的阻值为(
A.5Ω
B.10Ω
C.15Ω
D.20Ω
B
)A.5Ω
B.10Ω
C.15Ω
D.20Ω
答案：
B

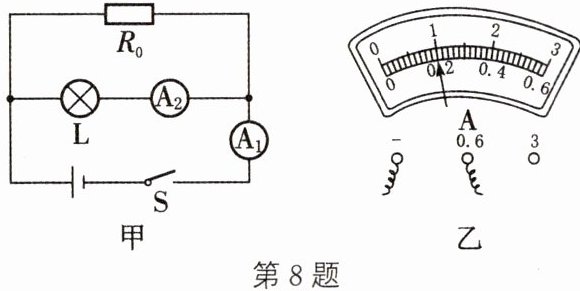

8. 在“测量小灯泡电阻”的实验中,因缺少电压表,小扬利用两个电流表和一个已知阻值为5Ω的电阻$R_0$,同样测出了小灯泡的电阻,原理如图甲所示。闭合开关,小扬读出电流表
A₁
(填“A_1”或“A_2”)的示数为0.5A,而电流表A₂
(填“A_1”或“A_2”)的示数如图乙所示,则小灯泡L两端的电压为1.5
V,小灯泡L的电阻为7.5
Ω。
答案：
A₁ A₂ 1.5 7.5

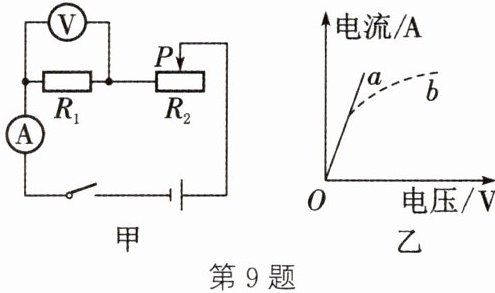

9. 小龙利用如图甲所示的电路来测量定值电阻$R_1$的阻值。电源电压恒定为3V,滑动变阻器的规格为“10Ω 2A”。
(1)小龙在表中记录了三组待测电阻两端的电压和通过电阻的电流,为获得待测电阻的阻值,小龙将如何处理实验数据？
|实验序号|电压/V|电流/A|
|1|2.0|0.20|
|2|2.4|0.25|
|3|2.8|0.27|
(2)为了准确地测量待测电阻的阻值,电压表的指针偏转要在满刻度的$\frac{1}{3}和\frac{2}{3}$之间。当待测电阻的阻值约为20Ω时,小龙发现用现有的器材无法顺利完成实验,其原因是
(3)小龙用小灯泡替换定值电阻测定小灯泡灯丝的电阻,发现灯丝电阻不是固定不变的。老师告知小龙,灯丝电阻会随温度的变化而变化。小龙将额定电压为2.5V的小灯泡L以及其他相关器材按图甲连接电路,进行实验,测得小灯泡在温度恒定的环境中电流和电压的几组数据,再换用常温环境重复实验。将实验获取的数据绘成图乙中的图线a和b。请结合图像分析,灯丝电阻在常温环境下的变化趋势及变化的原因：
(1)小龙在表中记录了三组待测电阻两端的电压和通过电阻的电流,为获得待测电阻的阻值,小龙将如何处理实验数据？
先根据$R=\frac{U}{I}$分别计算三组电阻，再计算三组电阻的平均值
|实验序号|电压/V|电流/A|
|1|2.0|0.20|
|2|2.4|0.25|
|3|2.8|0.27|
(2)为了准确地测量待测电阻的阻值,电压表的指针偏转要在满刻度的$\frac{1}{3}和\frac{2}{3}$之间。当待测电阻的阻值约为20Ω时,小龙发现用现有的器材无法顺利完成实验,其原因是
滑动变阻器的最大阻值太小
。(3)小龙用小灯泡替换定值电阻测定小灯泡灯丝的电阻,发现灯丝电阻不是固定不变的。老师告知小龙,灯丝电阻会随温度的变化而变化。小龙将额定电压为2.5V的小灯泡L以及其他相关器材按图甲连接电路,进行实验,测得小灯泡在温度恒定的环境中电流和电压的几组数据,再换用常温环境重复实验。将实验获取的数据绘成图乙中的图线a和b。请结合图像分析,灯丝电阻在常温环境下的变化趋势及变化的原因：
灯丝的电阻先不变后变大，原因是灯丝电阻受温度影响较大
。
答案：
(1)先根据$R=\frac{U}{I}$分别计算三组电阻，再计算三组电阻的平均值
(2)滑动变阻器的最大阻值太小
(3)灯丝的电阻先不变后变大，原因是灯丝电阻受温度影响较大
(1)先根据$R=\frac{U}{I}$分别计算三组电阻，再计算三组电阻的平均值
(2)滑动变阻器的最大阻值太小
(3)灯丝的电阻先不变后变大，原因是灯丝电阻受温度影响较大
