《2025年通城学典课时作业本八年级科学上册浙教版》

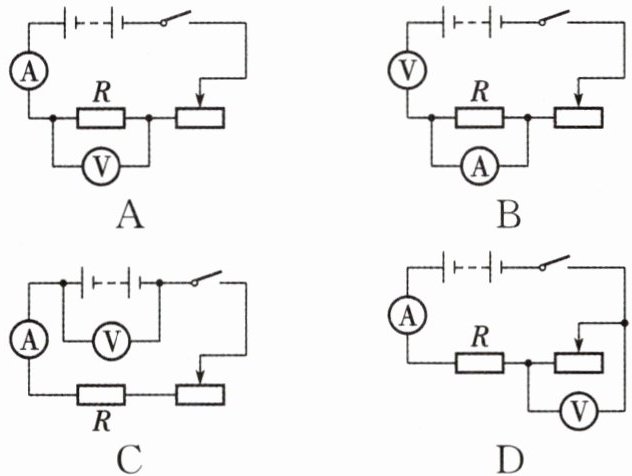

1. 利用电压表与电流表测电阻的方法叫作“伏安法”,下列属于“伏安法”测电阻R的电路图的是(A)

答案： A

2. 用“伏安法测电阻”的实验中,小雪和小彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了对应的U-I图像,如图甲、乙所示。对于图像的分析,下列说法中错误的是(C)
A.由图甲可知,定值电阻的阻值为1Ω
B.由图甲可知,定值电阻的阻值不随其两端的电压和通过的电流而改变
C.为了减小误差,应该用多次测量取平均值的方法,计算小灯泡的电阻
D.由图乙及对应的实验现象可知,小灯泡的电阻随灯丝温度的升高而增大

答案： C

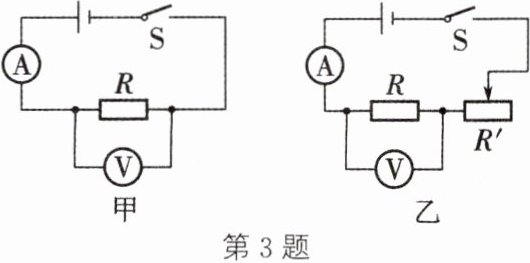

3. 如图所示,甲、乙分别是两同学用伏安法测量电阻R时所设计的电路图。下列说法正确的是(D)

A.图甲的设计更加简洁、合理
B.图乙的设计较复杂、不合理
C.甲、乙两图的设计均合理
D.图乙滑动变阻器起到保护电路、调节被测电阻两端的电压与电路中的电流的作用

答案： D

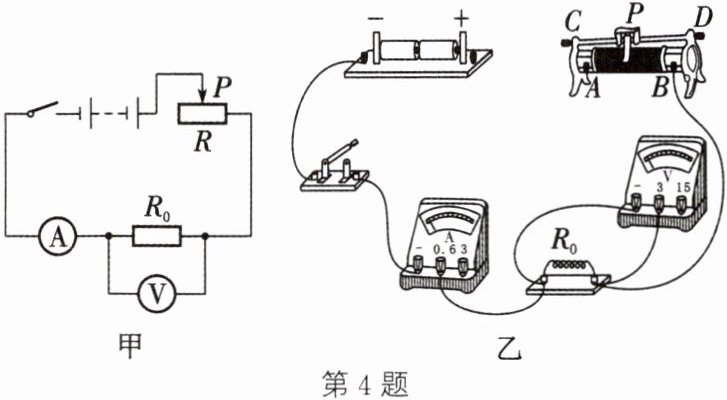

4. (2023·杭州)小金用如图甲所示的电路测某导体的电阻,据图回答下列问题。

(1)用笔画线代替导线在图乙中完成实物图的连接。
如图所示

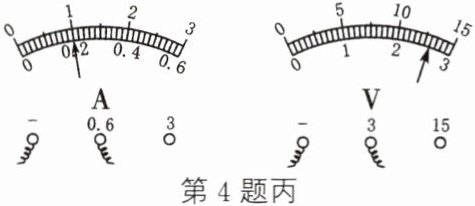

(2)闭合开关,当滑动变阻器的滑片移到某一位置时,电流表和电压表的指针位置如图丙所示,则被测导体R₀的阻值为______Ω。

13
(3)为减小实验误差,需进行多次测量。当图乙中滑动变阻器的滑片P从A端向B端移动时,电压表的示数将______(填“变大”或“变小”)。
变大

答案：
(1)如图所示
(2)13
(3)变大

5. 如图所示为“伏安法”测电阻的电路图。闭合开关S,将滑片P向左移动的过程中,会发生的现象是(D)
A.电流表示数变小
B.电压表示数不变
C.电压表示数变小
D.两表示数的比值不变

答案： D
