《2025年通城学典课时作业本八年级科学上册浙教版》

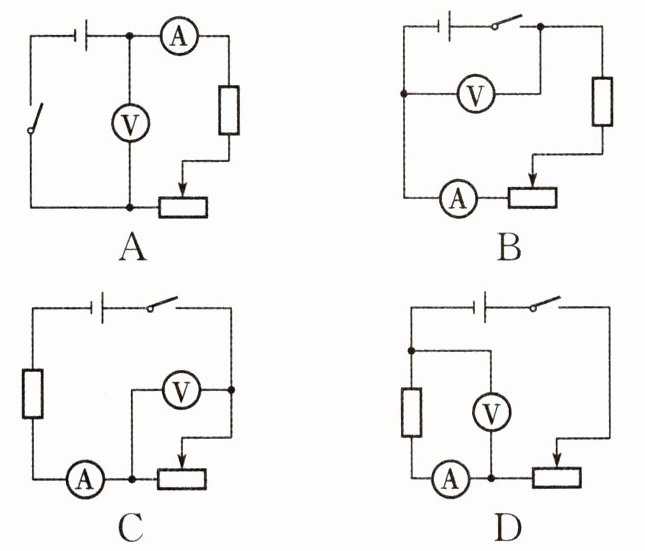

6. 某学习小组在一次实验探究中利用电压表和电流表测得了多组数据,记录如表所示。请根据表中给出的数据,判断分析出他们实验时的电路可能是下列选项中的 (C)

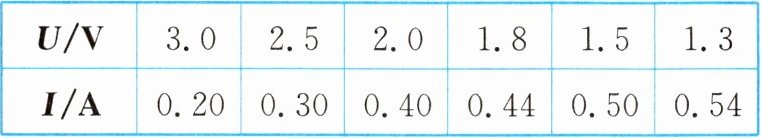

|U/V|3.0|2.5|2.0|1.8|1.5|1.3|
|I/A|0.20|0.30|0.40|0.44|0.50|0.54|

答案： C

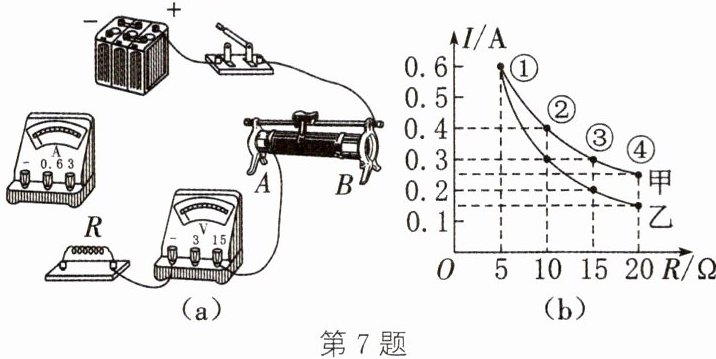

7. 某小组同学用如图(a)所示的电路探究电流与电阻的关系,实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω、20Ω,电源电压为6V且保持不变。

(1)用笔画线代替导线将实物图补充完整(不改动原来的导线)。
(2)电路连接正确后,闭合开关前应将滑动变阻器的滑片移至________ (填“A”或“B”)端。

闭

合开关后,发现电流表没有示数,电压表示数接近电源电压,则故障的原因可能是定值电阻________ 。
(3)排除故障后,同组甲、乙两名同学进行了实验,并绘出I-R图像如图(b)所示,其中________ (填“甲”或“乙”)同学实验操作是符合要求的,他第②次测量时电压表的示数为________ V。

答案：

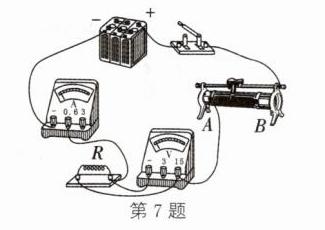

(1)如图所示　

(2)B　开路　
(3)乙　3

8. 科学兴趣小组同学探究“通过导体的电流与电压、电阻的关系”。实验器材有干电池2节,滑动变阻器(20Ω 1A)､电流表､电压表､开关各一个,不同阻值的定值电阻及导线若干。请回答下列问题:

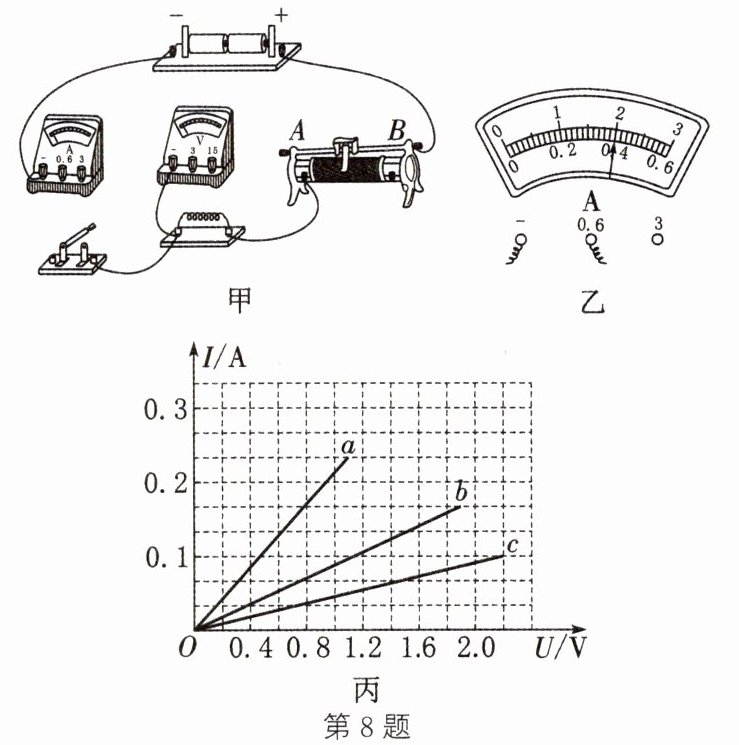

(1)图甲是他们未连接好的实验电路,请你用笔画线代替导线将它连接完整｡
(2)闭合开关前,应将滑动变阻器 的滑片移到B端｡
(3)小科把5Ω的电阻连入电路后,闭合开关｡调节滑动变阻器 的滑片达到实验要求｡若电流表 的示数如图乙所示,则电路中的电流为0.4A;小科将5Ω的电阻换成10Ω的电阻后｡闭合开关,然后他将滑动变阻器的滑片向B端移动，使电压表的示数为2V,记录电流表的示数｡
(4)图丙a､b､c三条图线是其他三组同学根据所测得数据描绘 的I-U图线｡单独分析每条图线,可以得到的结论是电阻一定时，通过导体的电流与导体两端的电压成正比｡

答案：
(1)如图所示　
(2)B　
(3)0.4　将滑动变阻器的滑片向B端移动，使电压表的示数为2V　
(4)电阻一定时，通过导体的电流与导体两端的电压成正比
