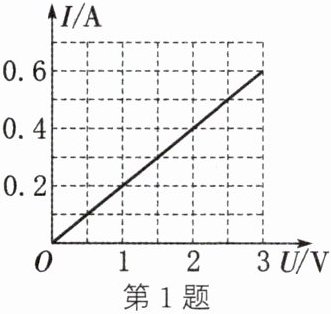

1. 某导体中的电流与它两端电压的关系如图所示,下列分析正确的是 (
A.该导体的电阻随电压的增大而增大
B.该导体的电阻随电流的增大而减小
C.当导体两端的电压为0时,电阻为0
D.当导体两端的电压为0时,电流为0
D
)A.该导体的电阻随电压的增大而增大
B.该导体的电阻随电流的增大而减小
C.当导体两端的电压为0时,电阻为0
D.当导体两端的电压为0时,电流为0
答案：
D

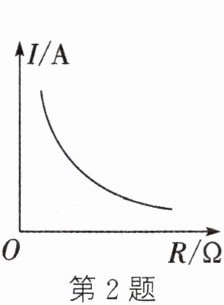

2. 某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I-R图像,下列结论与图像相符的是 (
A.电阻一定时,导体中的电流与这段导体两端的电压成正比
B.电阻一定时,导体两端的电压与这段导体中的电流成正比
C.电压一定时,导体中的电流与电阻成反比
D.电压一定时,电阻与导体中的电流成反比
C
)A.电阻一定时,导体中的电流与这段导体两端的电压成正比
B.电阻一定时,导体两端的电压与这段导体中的电流成正比
C.电压一定时,导体中的电流与电阻成反比
D.电压一定时,电阻与导体中的电流成反比
答案：
C
3. 小珠利用电源、开关、导线、定值电阻、电压表、电流表以及滑动变阻器探究“电流与电压的关系”。

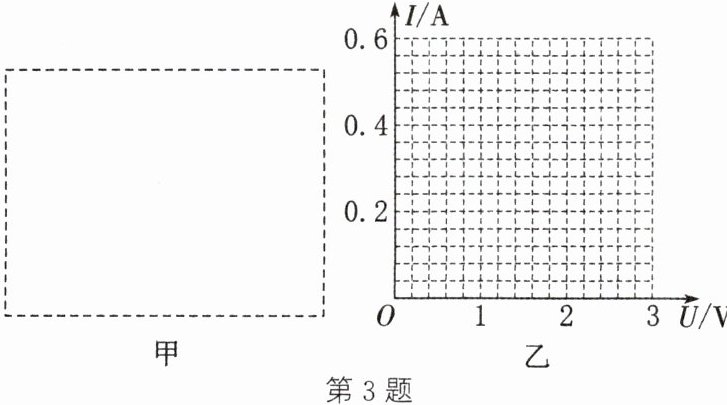

(1)请你利用所提供的实验器材,在图甲虚线框中为她设计出相应的电路图。
(2)如表所示为小珠记录的实验数据。分析数据时,小珠发现有一组错误的数据。你认为第______组数据是错误的。

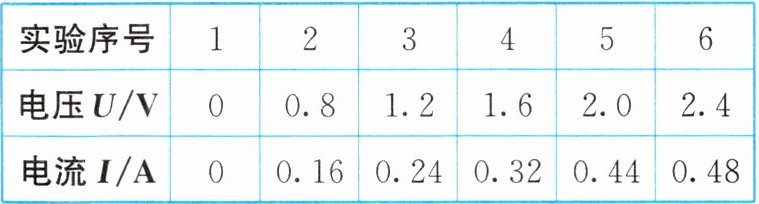

|实验序号|1|2|3|4|5|6|
|电压U/V|0|0.8|1.2|1.6|2.0|2.4|
|电流I/A|0|0.16|0.24|0.32|0.44|0.48|
(3)为分析电流与电压的关系,请你利用正确的数据在图乙中绘制出电流与电压的关系图像。分析图像可知：______。
(4)小珠提出用小灯泡代替定值电阻来完成实验,她的实验方案______(填“可行”或“不可行”),理由是______。
(1)
(2)
(3)
(4)
(1)请你利用所提供的实验器材,在图甲虚线框中为她设计出相应的电路图。
(2)如表所示为小珠记录的实验数据。分析数据时,小珠发现有一组错误的数据。你认为第______组数据是错误的。
|实验序号|1|2|3|4|5|6|
|电压U/V|0|0.8|1.2|1.6|2.0|2.4|
|电流I/A|0|0.16|0.24|0.32|0.44|0.48|
(3)为分析电流与电压的关系,请你利用正确的数据在图乙中绘制出电流与电压的关系图像。分析图像可知：______。
(4)小珠提出用小灯泡代替定值电阻来完成实验,她的实验方案______(填“可行”或“不可行”),理由是______。
(1)
如图甲所示
(2)
5
(3)
如图乙所示
在电阻一定时，通过导体的电流与导体两端的电压成正比
(4)
不可行
灯丝的电阻随温度的变化而变化，不是一个定值
答案：
(1)如图甲所示
(2)5
(3)如图乙所示 在电阻一定时，通过导体的电流与导体两端的电压成正比
(4)不可行 灯丝的电阻随温度的变化而变化，不是一个定值
(1)如图甲所示
(2)5
(3)如图乙所示 在电阻一定时，通过导体的电流与导体两端的电压成正比
(4)不可行 灯丝的电阻随温度的变化而变化，不是一个定值
4. 小佳用如图所示的电路探究“一段电路中电流跟电阻的关系”。在实验过程中,当定值电阻$R_2$由5Ω更换为10Ω后,为了探究上述问题,她下一步应该采取的操作是 (
A.调节滑动变阻器$R_1$的滑片,保持电流表示数不变,观察并记录电压表的示数
B.调节滑动变阻器$R_1$的滑片,保持电压表示数不变,观察并记录电流表的示数
C.换用更精确的电压表进行测量
D.增加电池的节数,使电源电压变大
B
)A.调节滑动变阻器$R_1$的滑片,保持电流表示数不变,观察并记录电压表的示数
B.调节滑动变阻器$R_1$的滑片,保持电压表示数不变,观察并记录电流表的示数
C.换用更精确的电压表进行测量
D.增加电池的节数,使电源电压变大
答案：
B

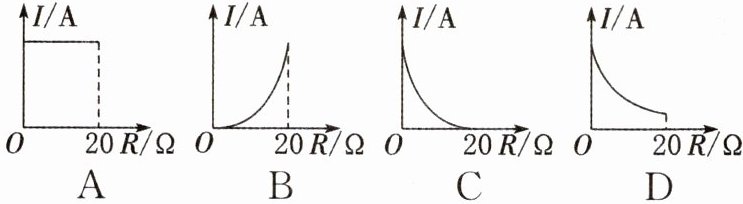

5. 如图所示的电路,电源电压不变,滑动变阻器上标有“20Ω 2A”字样。下列四个图像中,能正确表示当开关S闭合后,通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是 (
D
)
答案：
D
