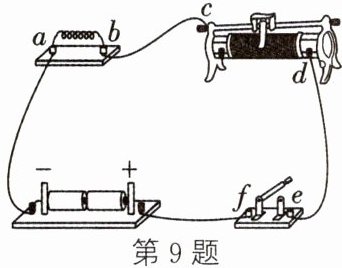

9. 如图,电路中各元件完好,a、b、c、d、e、f 为接线柱,将电压表接在其中两个接线柱上后,开关闭合时,电压表示数为0;开关断开时,电压表有示数。与电压表相连的两个接线柱可能是(
A.a和b
B.c和d
C.a和f
D.e和f
D
)A.a和b
B.c和d
C.a和f
D.e和f
答案：
D
10. 如图所示,甲、乙两个小灯泡连接在电路中,1、2、3 可能是电流表或电压表。那么闭合开关S后,使甲、乙两个小灯泡都能发光的组合是(
A.1、2是电压表,3是电流表
B.1、3是电压表,2是电流表
C.1、3是电流表,2是电压表
D.2、3是电流表,1是电压表
A
)A.1、2是电压表,3是电流表
B.1、3是电压表,2是电流表
C.1、3是电流表,2是电压表
D.2、3是电流表,1是电压表
答案：
A
11. 如图甲所示,电压表与电流表的示数分别是
2.4
V 和0.3
A。图乙中闭合开关S,两只灯是串
联的,电压表测量的是L₂
两端的电压。
答案：
2.4 0.3 串 L₂
12. 如图所示的电路,当开关S闭合后,若电阻$R_1、$$R_2$并联且能正常工作,则甲表是
电压
表,乙表是电流
表。(填"电流"或"电压")
答案：
电压 电流

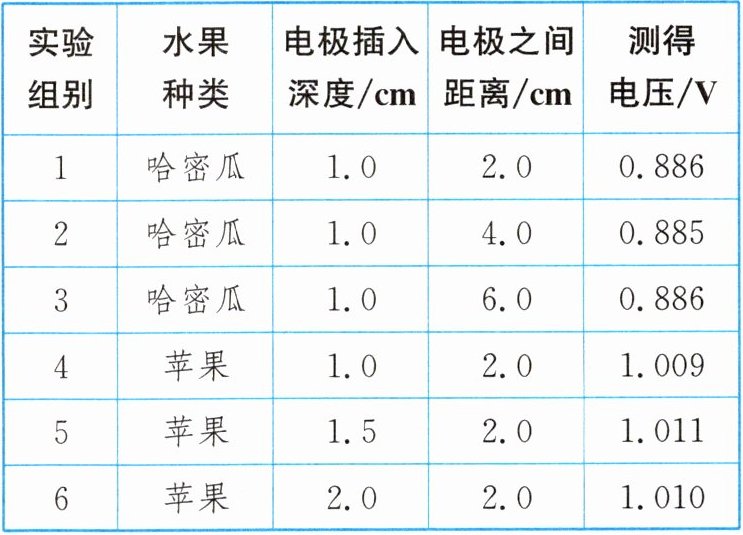

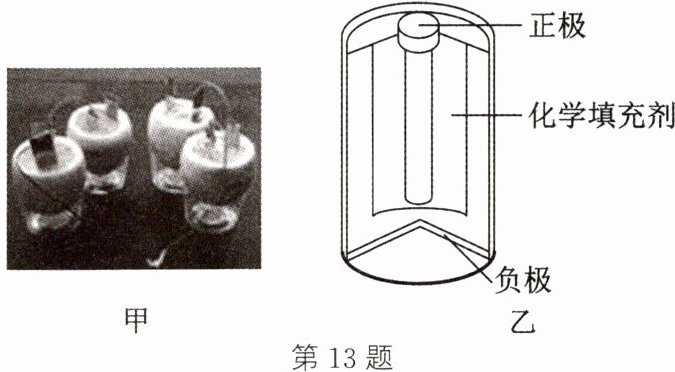

13. 为探究影响水果电池电压大小的因素,小科利用铜片、锌片作电极的水果电池(图甲)和电压传感器(精密电压测量仪)等器材进行实验。数据记录如表。
|实验组别|水果种类|电极插入深度/cm|电极之间距离/cm|测得电压/V|
|1|哈密瓜|1.0|2.0|0.886|
|2|哈密瓜|1.0|4.0|0.885|
|3|哈密瓜|1.0|6.0|0.886|
|4|苹果|1.0|2.0|1.009|
|5|苹果|1.5|2.0|1.011|
|6|苹果|2.0|2.0|1.010|
(1)为探究电极之间距离对水果电池电压大小的影响,应选用实验______(填组别)进行对比。
(2)分析实验数据,可以得出的结论是______。
(3)干电池与水果电池原理类似,其结构如图乙。若要改变一节干电池的电压,则根据本实验的结论,你的做法是______。
(1)
(2)
(3)
|实验组别|水果种类|电极插入深度/cm|电极之间距离/cm|测得电压/V|
|1|哈密瓜|1.0|2.0|0.886|
|2|哈密瓜|1.0|4.0|0.885|
|3|哈密瓜|1.0|6.0|0.886|
|4|苹果|1.0|2.0|1.009|
|5|苹果|1.5|2.0|1.011|
|6|苹果|2.0|2.0|1.010|
(1)为探究电极之间距离对水果电池电压大小的影响,应选用实验______(填组别)进行对比。
(2)分析实验数据,可以得出的结论是______。
(3)干电池与水果电池原理类似,其结构如图乙。若要改变一节干电池的电压,则根据本实验的结论,你的做法是______。
(1)
1、2、3
(2)
电极材料不变时，水果电池的电压大小与水果种类有关，与电极插入深度和电极之间距离无关
(3)
改变化学填充剂的成分
答案：
(1) 1、2、3
(2) 电极材料不变时，水果电池的电压大小与水果种类有关，与电极插入深度和电极之间距离无关
(3) 改变化学填充剂的成分
(1) 1、2、3
(2) 电极材料不变时，水果电池的电压大小与水果种类有关，与电极插入深度和电极之间距离无关
(3) 改变化学填充剂的成分
