《2025年通城学典课时作业本八年级科学上册浙教版》

6. (2024·丽水期末)测部分电路电流时,电流表示数如图所示,若导线ab的电流为0.6A,则下列说法正确的是(B)

A.电流表的示数可能为2.3A
B.导线cd的电流可能是1.06A
C.此电流表跟被测电路并联
D.导线cd的电流方向一定是d→c

答案： B　解析:根据图示电流表,量程为0~0.6A,分度值为0.02A,示数为0.46A,A错误。如果ab中电流方向是a→b,电路图如图甲所示,I_cd = 0.6A + 0.46A = 1.06A,如果ab中电流方向是b→a,则电路图如图乙所示,I_cd^' = 0.6A - 0.46A = 0.14A,故B正确，D错误。电流表跟被测电路串联,C错误。

7. 下面是小明和小丽探究“串联电路电流规律”的实验过程。

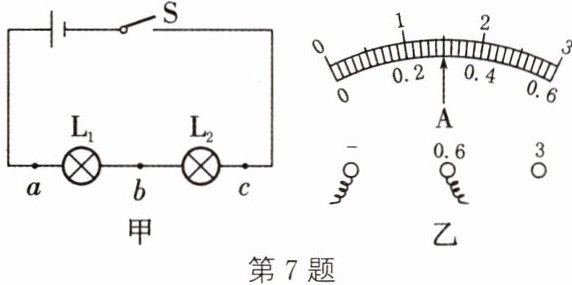

(1)如图甲所示,小明想测量a、b、c三点的电流,他先把电流表接在a点,然后再接入b点和c点,读出的电流表示数都如图乙所示,为0.3A。小明能否利用这一组数据得出实验结论？不能。

(2)看到小明的实验过程,小丽认为测完电源正极与用电器之间a点的电流后,只要对调电源两极就能完成电源负极和用电器之间的电流的测量,这样做更方便,但小明告诉她,这样做是不可以的,原因是若只对调电源两极，则电流表的正、负接线柱就会接反，电流表指针会反向偏转。
(3)在测量时,小明发现灯泡$L_1$的亮度比$L_2$亮,小明认为是$L_1$靠近电源正极的缘故,小明应如何操作来验证这一观点？交换一下这两只灯泡的位置，观察两只灯泡的亮度情况。小明又更换不同规格的灯泡进行了多次的测量后,总结出串联电路的电流规律为串联电路中电流处处相等。

答案：
(1)0.3　不能　
(2)若只对调电源两极，则电流表的正、负接线柱就会接反，电流表指针会反向偏转　
(3)交换一下这两只灯泡的位置，观察两只灯泡的亮度情况

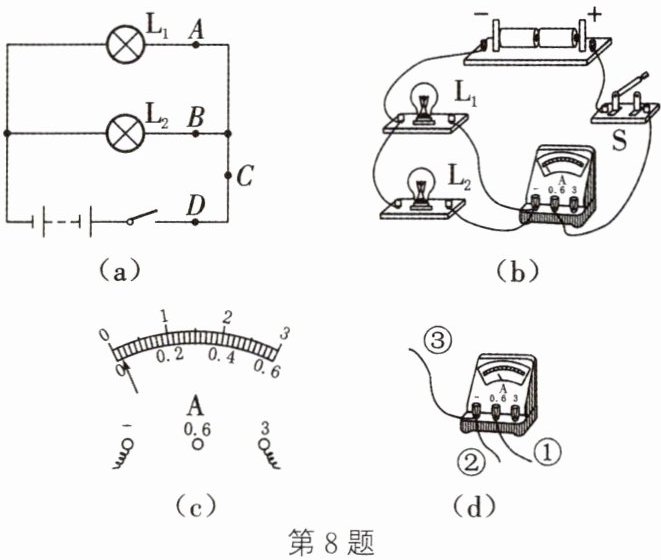

8. 在探究并联电路的电流特点时,某班的同学从甲、乙、丙、丁四种规格的灯中,选取两个并联起来接在相同电源上,组成如图(a)所示的电路。

(1)小明连接了如图(b)的实物图,此时,电流表测的是通过 干路 (填“L₁”或“干路”)的电流。若要测通过L₂的电流,请你在图上只改动一根导线,完成电路的连接(在需改动的导线上画“×”,再画出重新连接后的导线)。
(2)小李闭合开关,电流表示数如图(c)所示。为了测量结果准确,她应该 换接电流表小量程 。
(3)某次测量中,小红发现电流表接线柱上共连接了三根导线,如图(d)所示,其中导线①中的电流为0.2A,导线②中的电流为0.3A,则根据电路中的电流特点,导线③中的电流为 0.1A或0.5A 。

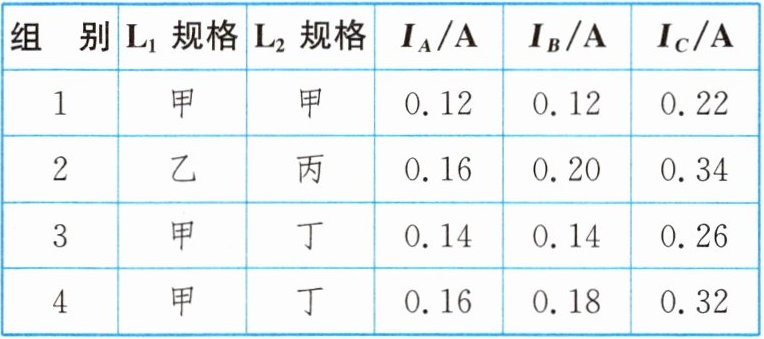

(4)老师收集到几个组的数据如表：
|组 别|$L_1$规格|$L_2$规格|Iₐ/A|Iв/A|Ic/A|
|1|甲|甲|0.12|0.12|0.22|
|2|乙|丙|0.16|0.20|0,34|
|3|甲|丁|0.14|0.14|0.26|
|\4\甲|丁|\0.16\0,18\0.32\|\|\|

对于测量数据的相关分析,下列说法中正确 的是 B (填字母)。
A. 第1组数据没有测量误差
B. Iₐ+Iв总是略大于Ic可能是电流表未调零引起的
C. 选用多组实验数据,是为了减小误差
D. 若测量D处电流,由于D处更接近电源正极,则会发现Iᴅ＞Ic

答案：
(1)干路　如图所示　
(2)换接电流表小量程　
(3)0.1A或0.5A　
(4)B
