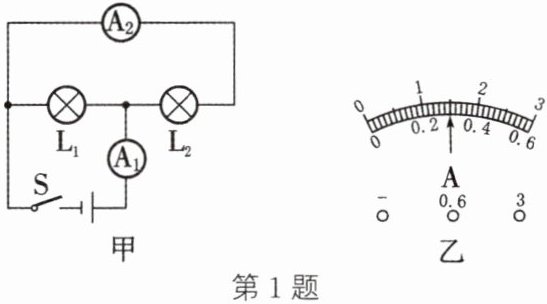

1. 如图甲所示的电路,闭合开关S后,两个灯泡都能发光,图乙为电流表$A_1$指针的位置,如果电流表$A_2$示数是0.6A,那么下列说法正确的是(
A.电流表$A_1$的示数是0.3A
B.灯$L_1$和$L_2$并联
C.电流表$A_1$可以连接“一”“0.6”接线柱
D.通过灯$L_1$的电流为0.6A
B
)A.电流表$A_1$的示数是0.3A
B.灯$L_1$和$L_2$并联
C.电流表$A_1$可以连接“一”“0.6”接线柱
D.通过灯$L_1$的电流为0.6A
答案：
B

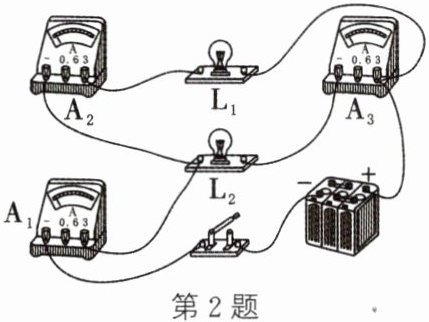

2. 在如图所示的电路图中用三只电流表测量电路中的电流,则(
A.$A_1$的示数最大
B.$A_2$的示数最大
C.$A_3$的示数最大
D.三表的示数相同
A
)A.$A_1$的示数最大
B.$A_2$的示数最大
C.$A_3$的示数最大
D.三表的示数相同
答案：
A

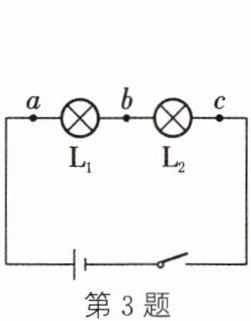

3. 为探究串联电路电路电流特点,小华设计了如图所示的实验电路。下列关于该实验的说法,正确的是(
$A. L_1$和$L_2$应为型号相同的灯泡,通过灯泡亮暗判断电流大小
$B. L_1$和$L_2$应为型号不同的灯泡,通过灯泡亮暗判断电流大小
C. 最好选用型号相同、量程相同的三个电流表测量
D. 若只有一个电流表,则该实验不可能完成
C
)$A. L_1$和$L_2$应为型号相同的灯泡,通过灯泡亮暗判断电流大小
$B. L_1$和$L_2$应为型号不同的灯泡,通过灯泡亮暗判断电流大小
C. 最好选用型号相同、量程相同的三个电流表测量
D. 若只有一个电流表,则该实验不可能完成
答案：
C

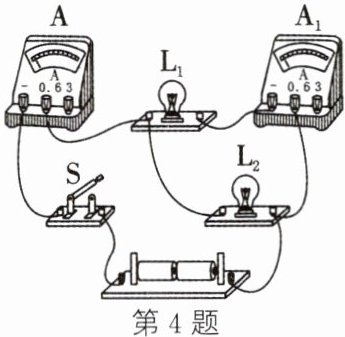

4. (2025·东莞一模)如图所示的实验电路,闭合开关S后,电流表A的示数为0.5A,电流表$A_1$的示数为0.3A。则通过小灯泡$L_1、$$L_2$的电流分别是(
A.0.3A,0.2A
B.0.2A,0.3A
C.0.5A,0.3A
D.0.5A,0.2A
A
)A.0.3A,0.2A
B.0.2A,0.3A
C.0.5A,0.3A
D.0.5A,0.2A
答案：
A

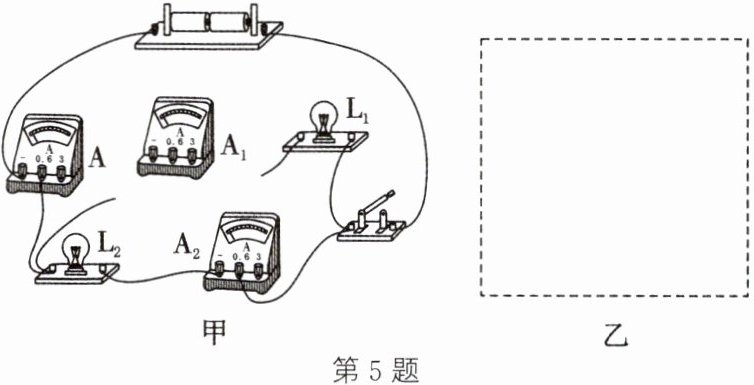

5. 某同学为了探究并联电路中干路上的电流与各支路上的电流间的关系,设计电路如图甲所示。
(1)请完成图甲电路连接并在图乙虚线框中画出相应的电路图。
(2)当闭合开关时,若该同学发现电流表$A_1$的指针向“0”刻度线左边偏转,则故障原因可能是
(3)当闭合开关时,该同学还发现电流表A的指针向右偏转,超过了表盘的最大刻度值,他应该采取的措施是
(4)排除一切故障后,该同学分别记下电流表A、$A_1、$$A_2$的示数,然后换上另外两个灯泡,再次记下三个电流表的示数,两次记录的数据如表：

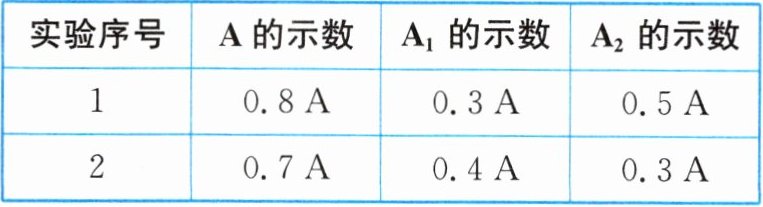

|实验序号|A的示数|$A_1$的示数|$A_2$的示数|
|1|0.8A|0.3A|0.5A|
|2|0.7A|0.4A|0.3A|
根据表中的数据分析,可得出的结论是
(1)请完成图甲电路连接并在图乙虚线框中画出相应的电路图。
如图所示
(2)当闭合开关时,若该同学发现电流表$A_1$的指针向“0”刻度线左边偏转,则故障原因可能是
电流表A₂的正、负接线柱接反了
。(3)当闭合开关时,该同学还发现电流表A的指针向右偏转,超过了表盘的最大刻度值,他应该采取的措施是
换接大量程
。(4)排除一切故障后,该同学分别记下电流表A、$A_1、$$A_2$的示数,然后换上另外两个灯泡,再次记下三个电流表的示数,两次记录的数据如表：
|实验序号|A的示数|$A_1$的示数|$A_2$的示数|
|1|0.8A|0.3A|0.5A|
|2|0.7A|0.4A|0.3A|
根据表中的数据分析,可得出的结论是
并联电路中干路上的电流等于各支路上的电流之和
。
答案：
(1)如图所示
(2)电流表A₂的正、负接线柱接反了
(3)换接大量程
(4)并联电路中干路上的电流等于各支路上的电流之和
(1)如图所示
(2)电流表A₂的正、负接线柱接反了
(3)换接大量程
(4)并联电路中干路上的电流等于各支路上的电流之和
