1. 在如图中画出反射光线。
答案：
2.(2024·广安邻水期末)如图所示,两面平面镜互相垂直,一束光斜射到其中一面平面镜上。请完成这束光在两面平面镜上发生反射的光路图。(保留作图痕迹)
答案：

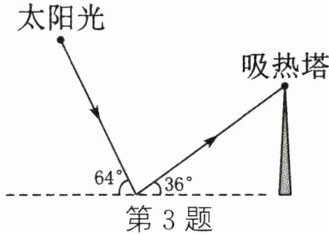

3.(科技民生)被称为“超级镜子发电站”的敦煌,电站内的1.2万多面定日镜以同心圆状围绕着260米高的吸热塔,这些定日平面镜把太阳光反射后会聚到吸热塔,其中某束光的传播路径如图丙,在图中画出定日平面镜的位置,并标出反射角。
答案：
4.(2025·济宁任城模拟)请在图中作出物体AB在平面镜MN中所成的像A'B'。
答案：
5. 如图所示,作出物体ABC在平面镜中成的像A'B'C'。
答案：

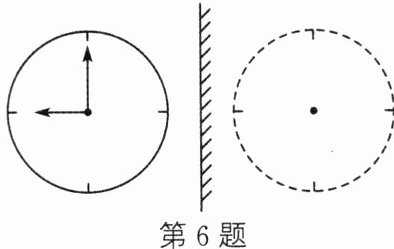

6. 图中,钟面的指针是9点,请画出指针在平面镜中所成的像。
答案：

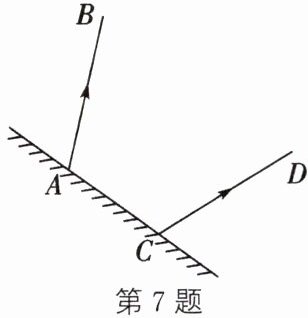

7. 图示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线,请你完成光路图,并确定发光点S的位置。
答案：

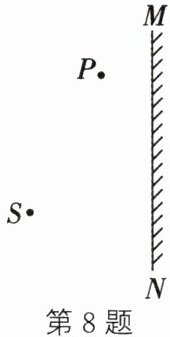

8.(2024·连云港赣榆期末)如图所示,从遥控器S点发出的红外线经墙壁MN反射后射入电视机的接收窗口P,请画出光路图。
答案：

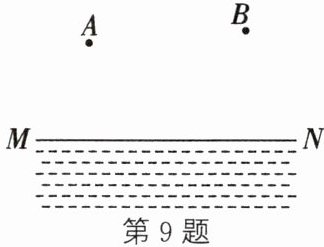

9.(生活实践)如图,A、B两地在河岸的一侧,小军要从A地走到河岸取水然后送到B地,不考虑取水停留的时间。
(1)若将MN看作一个平面镜,请作出从A地射出的一条光线经MN反射后恰能通过B地,入射点为O。
(2)为了找到一条最短路线(即从A到河岸和从河岸到B的总路程最短),依(1)作图入射点O即为最短路线的取水点,请给出证明,即AOB是最短路线。
(1)若将MN看作一个平面镜,请作出从A地射出的一条光线经MN反射后恰能通过B地,入射点为O。
(2)为了找到一条最短路线(即从A到河岸和从河岸到B的总路程最短),依(1)作图入射点O即为最短路线的取水点,请给出证明,即AOB是最短路线。
答案：

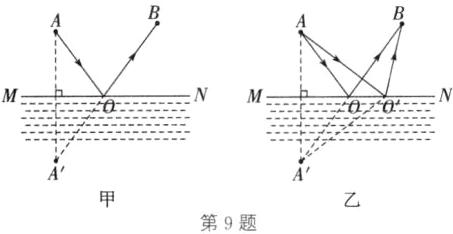

(1)如图甲所示
(2)如图甲所示，作A关于河岸的对称点A',连接A'B与河岸相交于点O,则行走的最短路程为由A到O 再到B。若在河岸上任意取一点O',连接AO'、O'B,如图乙所示。因为A、A'关于河岸对称,所以河岸是AA'的垂直平分线，所以O'A'=O'A,OA'=OA,则OA+OB=OA'+OB=A'B,O'A+O'B=O'A'+O'B＞A'B(三角形的两边之和大于第三边),所以OA+O'B＞OA+OB,因此，图甲所示的走法路程最短
(1)如图甲所示
(2)如图甲所示，作A关于河岸的对称点A',连接A'B与河岸相交于点O,则行走的最短路程为由A到O 再到B。若在河岸上任意取一点O',连接AO'、O'B,如图乙所示。因为A、A'关于河岸对称,所以河岸是AA'的垂直平分线，所以O'A'=O'A,OA'=OA,则OA+OB=OA'+OB=A'B,O'A+O'B=O'A'+O'B＞A'B(三角形的两边之和大于第三边),所以OA+O'B＞OA+OB,因此，图甲所示的走法路程最短
