《2025年5年中考3年模拟九年级数学上册北师大版》

1.新中华优秀传统文化「2024山西中考」斗拱是中国古典建筑上的重要部件.如图所示的是一种斗形构件“三才升”的示意图及其主视图,则它的左视图为 (C)

答案： 1.C　从左面看，上面部分是矩形，下面部分是梯形，矩形内部有一条水平虚线，故选C.

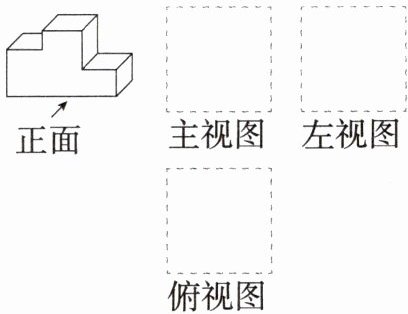

2.画出如图所示的几何体的三视图.

答案：
2.解析　如图所示:
　　　　　　　

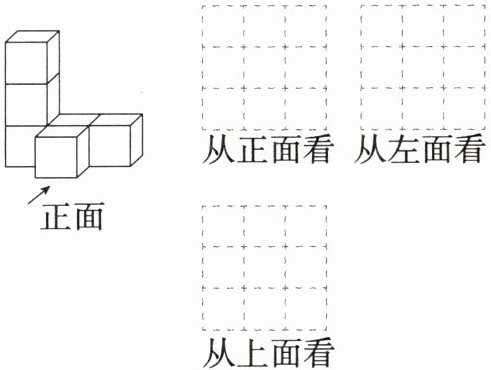

3.「2025甘肃兰州期末」如图所示的是由若干个大小相同的小立方体搭建的几何体.
(1)填空:这个几何体由____个小立方体组成.
(2)请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图.

三视图的画法 答案D57

答案：
3.解析　
(1)6.

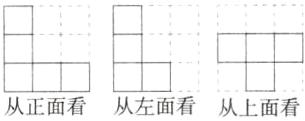

(2)如图所示.
　　　　　

4.「2025陕西咸阳渭城二中期中」某校举办运动会,在比赛中,运动员们奋勇争先,全力以赴.运动会的领奖台可以近似地看成如图所示的立体图形,请你画出它的三视图.

答案：
4.解析　三视图如图所示.
　　　　　　　

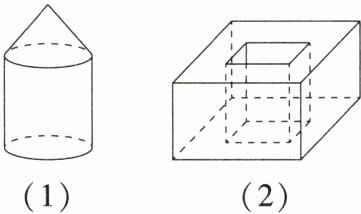

5.学科教材变式特色P138例题「★☆」画出下面两个几何体的三视图,其中(2)为空心长方体(长方体以及其空洞的上、下底面均为正方形).

答案：
5.解析　
(1)三视图如图所示:
　　　　　　　
(2)三视图如图所示:
　　　　　　
方法解读 在画三视图时，看得见的轮廓线要画成实线，看不见的轮廓线要画成虚线.

6.「2024辽宁阜新期末,★☆」画出如图所示的几何体的三视图.

答案：
6.解析　三视图如图所示:
