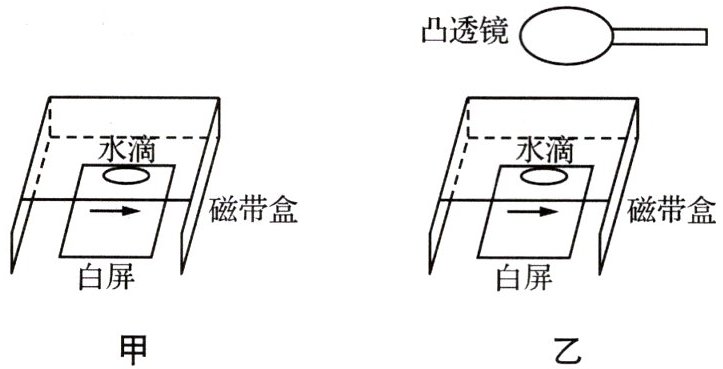

9 如图所示是用自制水滴显微镜探究它的工作原理的实验.

（1）如图甲所示，在白屏上画一个箭头，放在透明磁带盒的下方，在磁带盒上表面上滴一滴水，小水滴可看作一个焦距很小的凸透镜.
①透过这个小水滴，若看到一个与原来方向相同的、放大的箭头，则该箭头是虚（填“实”或“虚”）像.
②在不调整水滴与箭头距离的情况下，把水滴变厚，直至看到与原来方向相反的、放大了的箭头，则该箭头是实（填“实”或“虚”）像，此时如果磁带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是6~12 mm(或 6 mm ＜ f ＜ 12 mm).
（2）如图乙所示，制作一个显微镜，本实验以小水滴作为显微镜的物（填“物”或“目”）镜，图中凸透镜的作用与放大镜（填“照相机”“投影仪”或“放大镜”）的作用类似.

答案： 9.
(1)凸透　①虚　②实　6~12 mm(或 6 mm ＜ f ＜ 12 mm)　
(2)物　放大镜
