《2025年南通小题课时作业本八年级物理上册苏科版》

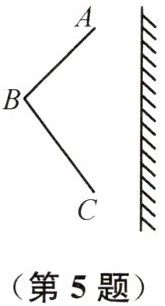

5 (2024 无锡)在图中作出物体ABC通过平面镜所成的像.

答案：

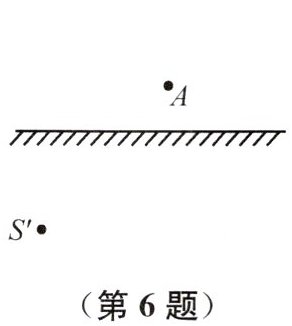

6 (2023 湖南永州模拟)如图所示,S'是发光点S在平面镜中的像,A点是发光点S经平面镜反射后经过的一点. 请你根据平面镜成像的特点,用作图法确定发光点S的位置,并完成经A点的光路图.

答案：

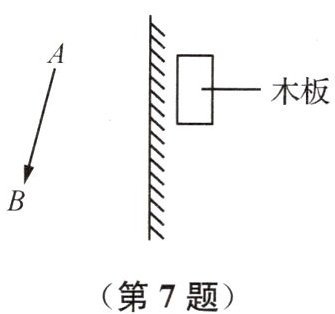

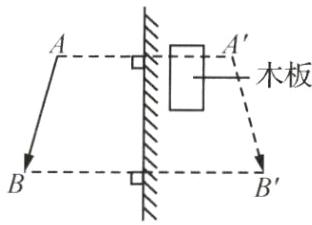

7 (2025 盐城阶段练习)如图所示,平面镜后面有一木板,请根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'.

答案：

8 (2024 连云港)如图所示,一束光从空气斜射向水面,请画出这条入射光线的折射光线.

答案：

9 (2024 徐州模拟)如图所示,OA是折射光线,OA与水面夹角为50°,画出入射光线并标出入射角(用字母α表示).

答案：

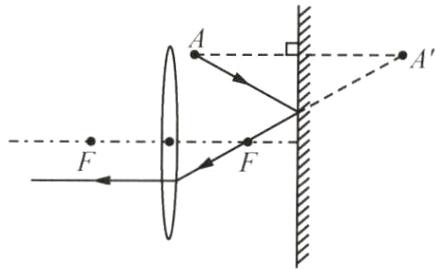

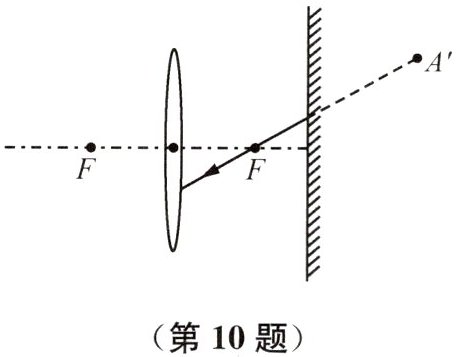

10 (2024 山东德州)如图所示,A'是点光源A在平面镜中所成的像,A发出的一条光线经平面镜反射后射向凸透镜,反射光线恰好过凸透镜的焦点,请画出:(1) 射向平面镜的入射光线;(2) 经过凸透镜后的折射光线.

答案：

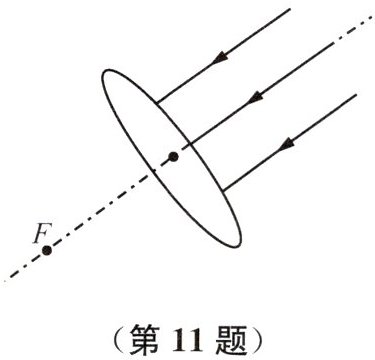

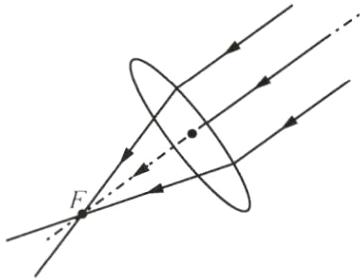

11 (2024 安徽)据晋代张华的《博物志》记载:“削冰令圆,举以向日,以艾承其影,则得火. ”这种利用冰透镜向日取火的方法,体现了我国古代劳动人民的智慧. 如图所示,若把冰块制成的凸透镜正对着太阳,将太阳光看成平行光,冰透镜的焦点为F,请在图中完成光路.

答案：
